Conforme a figura abaixo, analise as afirmações a seguir.

I. A figura acima pode ser a representação gráfica de um Diagrama de Momento Fletor de uma carga distribuída.

II. A figura acima pode ser a representação gráfica de um Diagrama de Momento Fletor de uma carga concentrada.

III. A figura acima pode ser a representação gráfica de um Diagrama de Esforço Cortante de uma carga concentrada.

Verificou-se uma fissura em uma viga de concreto armado localizada próximo a um dos pilares e tendo uma inclinação de 45° em relação ao eixo da viga. Tendo como base essas informações, o vistoriador poderia afirmar que a fissura foi causada pelo:

Os tipos de aços utilizados em estruturas de concreto armado, CA-25, CA-32, CA-40, CA-50 e CA-60 recebem essa nomenclatura em função do (a):

De acordo com NBR 6118:2014, as ações permanentes são as que ocorrem com valores praticamente constantes durante toda a vida da construção. Também são consideradas permanentes as ações que aumentam no tempo, tendendo a um valor-limite constante. As ações permanentes devem ser consideradas com seus valores representativos mais desfavoráveis para a segurança.

De acordo com o texto acima, analise as afirmações abaixo e assinale a opção correta.

I. As ações permanentes diretas são constituídas pelo peso próprio da estrutura, pelos pesos dos elementos construtivos fixos, das instalações permanentes e dos empuxos permanentes.

II. Os pesos das instalações permanentes são considerados com os valores nominais indicados pelos respectivos fornecedores.

III. Consideram-se permanentes os empuxos de terra e outros materiais granulosos quando forem admitidos como não removíveis.

Grelhas são estruturas planas submetidas a carregamento perpendicular ao seu plano. Na construção civil, este tipo de sistema estrutural é composto por um sistema de vigas que se interceptam.

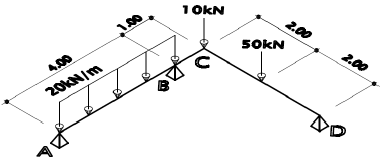

Considerando modelo estrutural da grelha a seguir, a reação de apoio no ponto B é:

A NBR 6118:2014 (Projeto de estruturas de concreto - Procedimento) estabelece as seguintes definições de concreto estrutural.

Com isso, assinale a alternativa que estabelece essas definições.

I. Concreto com armadura ativa pré-tracionada é o concreto protendido em que o préalongamento da armadura ativa é feito utilizando-se apoios independentes do elemento estrutural, antes do lançamento do concreto, sendo a ligação da armadura de protensão com os referidos apoios desfeita após o endurecimento do concreto.

II. Concreto com armadura ativa pós-tracionada é o concreto protendido em que o préalongamento da armadura ativa é realizado após o endurecimento do concreto, sendo utilizadas, como apoios, partes do próprio elemento estrutural, criando posteriormente aderência com o concreto, de modo permanente, através da injeção das bainhas.

III. Elementos de concreto protendido são aqueles nos quais parte das armaduras é previamente alongada por equipamentos especiais de protensão, com a finalidade de, em condições de serviço, impedir ou limitar a fissuração e os deslocamentos da estrutura, bem como propiciar o melhor aproveitamento de aços de alta resistência no estado-limite de serviço (ELS).

IV. Concreto com armadura ativa pós-tracionada sem aderência é o concreto protendido em que o pré-alongamento da armadura ativa é realizado após o endurecimento do concreto, sendo utilizadas, como apoios, partes do próprio elemento estrutural, mas não sendo criada aderência com o concreto, ficando a armadura ligada ao concreto apenas em pontos localizados.

As condições e requisitos básicos estabelecidos na NBR 6118:2014 (Projeto de estruturas de concreto - Procedimento) são aplicáveis em, exceto.

Considerando o modelo estrutural da viga Gerber apresentado na figura a seguir, o momento fletor no ponto A é:

Uma das primeiras utilizações do concreto armado no Brasil foi para construções habitacionais em Copacabana, pela “Empreza de Construcções Civis”. A partir daí, as estruturas de concreto armado tiveram uma boa aceitação, sendo, até hoje, o material estrutural mais utilizado no Brasil.

Para o projeto e dimensionamento de estruturas de concreto, utilizam-se normas técnicas, conforme o histórico a seguir.

A partir dessa evolução histórica, podemos citar as seguintes alterações de norma.

I. A NBR 6118:2003 introduziu observações a respeito dos efeitos globais de segunda ordem.

II. O primeiro projeto de revisão da NBR 6118:2014 mantinha a estrutura da versão de 2003.

III. A NBR 6118:2014 passou a estabelecer requisitos e procedimentos de projetos de concreto de alto desempenho.

IV. A NBR 6118:2014 introduziu as quatro classes de agressividade ambiental (CAA).

Assinale a alternativa correta.

Segundo a NBR 6118:2014 (Projeto de estruturas de concreto - Procedimento), as estruturas de placas podem ser analisadas admitindo-se as seguintes hipóteses:

I. Manutenção da seção plana após a deformação, em faixas suficientemente estreitas.

II. Pressupõem a analogia com modelo em treliça, de banzos paralelos, associados a mecanismos resistentes complementares desenvolvidos no interior do elemento estrutural.

III. Representação dos elementos por seu plano médio.

Assinale a alternativa correta.
