Some os números hexadecimais abaixo. O resultado converta para números binários:

F8₍₁₆₎ + 9A₍₁₆₎;

Partidas indiretas são utilizadas para reduzir a corrente elétrica no instante da partida de um motor trifásico. Uma partida indireta bastante utilizada é a partida estrela-triângulo, cujo sistema realiza a partida do motor trifásico conectado em estrela e após alguns segundos, quando o motor já se encontrar em movimento, o sistema migrará para a conexão em triângulo.

Na partida estrela triângulo, o valor da corrente no instante do acionamento será aproximadamente:

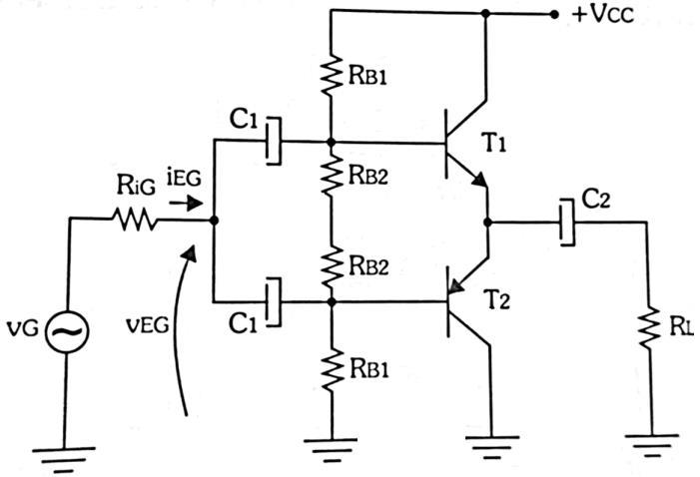

Assinale a alternativa correta. O circuito a seguir representa um:

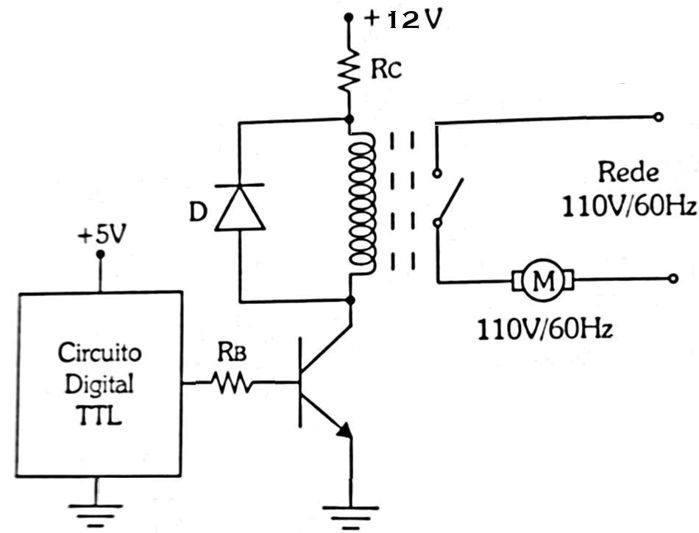

Um circuito Digital (TTL) foi projetado para acionar um motor de 110V/60 Hz sob determinadas condições. O valor da resistência RC em ohms e sua potência em Watts, são aproximada e respectivamente:

Dados do Transistor: VBE,saturação = 0,7 V; VCE,saturação ≈ 0; β,saturação = 10; IC,máximo = 300 mA; VCE,máximo = 100 V; RRelé = 100 ohms; IRelé = 60 mA.

Assinale a alternativa correta. O Transistor Bipolar de Junção – TBJ, na configuração Darlington tem:

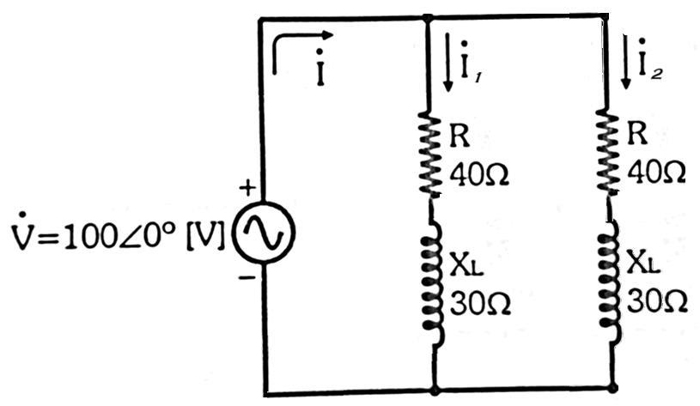

Considere o circuito abaixo. O módulo da impedância equivalente Z e o fator de potência (cos φ) do circuito, são aproximada e respectivamente:

cosseno(π/6) = √3/2;

seno(π/6) = 1/2.

Com relação ao circuito abaixo, a corrente I e a defasagem φ entre I e V são aproximada e respectivamente:

Dados: tan(π/3) = √3;

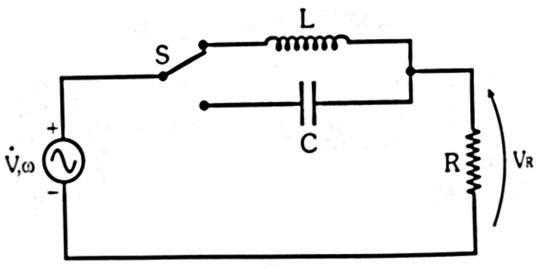

A relação entre L e C para que a tensão V_R seja sempre V/√2, independentemente da posição da chave S, deve ser:

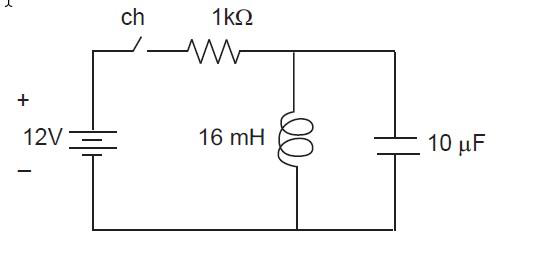

A figura a seguir representa um circuito elétrico composto por elementos resistivo, indutivo e capacitivo ideais, conectados a uma fonte de corrente contínua. Considerando a chave ch fechada e o circuito em regime permanente, analise as seguintes afirmativas e marque (V) para verdadeiro e (F) para falso:

( ) O indutor atuará como uma resistência de valor infinito.

( ) O capacitor atuará como um curto-circuito.

( ) A corrente total da fonte será de 12 mA.

( ) A corrente no capacitor será 0,0 A.

A sequência CORRETA de cima para baixo é:

Um instrumento de medição que permite analisar visualmente um ou mais sinais elétricos em tempo real, permitindo medir e comparar diversos parâmetros desses sinais é o:
