Dois dos polos de malha fechada seguem trajetórias assintóticas no plano complexo, ou seja, tendem para o infinito seguindo retas inclinadas em relação ao eixo real, como pode ser visto no lugar geométrico das raízes apresentado.

O ângulo de inclinação da reta pontilhada é

Considere a seguinte função de transferência:

Considerando-se x(t)=u(t), determine, a partir de y(t), a resposta do sistema em estado estacionário.

O transistor do circuito da figura a seguir é de silício, possui um ganho β = 100 e está polarizado na região ativa. Determine R_E, R_b e R_C sabendo que V_CC = 20V, V_CE = 3V, I_B = 40µA e RC = 4R_E .

A função de transferência de malha fechada de um sistema de controle é dada por

Este sistema possui, respectivamente, quantos polos e zeros finitos?

Utilizando superposição e considerando o Amp, Op. Ideal, calcule V0 em função de V1 e V2 no circuito da figura a seguir

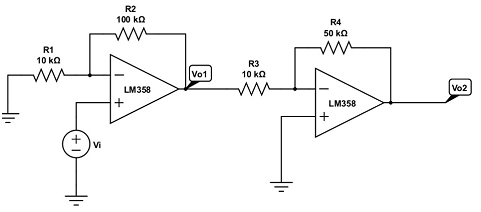

No circuito da figura abaixo, a tensão de offset de cada amplificador é V_os = 10 mV. Determine as tensões de saída V_o1 e V_o2 para V_i = 0.

A tabela verdade de um circuito digital é apresentada a seguir. Sendo as entradas as variáveis ‘a’, ‘b’ e ‘c’, e a saída a variável ‘y’ qual expressão lógica que representa a saída em função das entradas?

Considere a seguinte EDO:

Encontre os pólos do sistema e determine se o sistema é estável ou instável. Considere o sistema causal e com condições iniciais nulas.
