Considere o seguinte x sistema dinâmico representado no Espaço de Estados

Pode-se dizer que este sistema é:

Seja o sistema descrito pela equação de estado:

Y = CX(t)

Onde:

Encontre o valor da constante “a” (se possível) que estabilize este sistema.

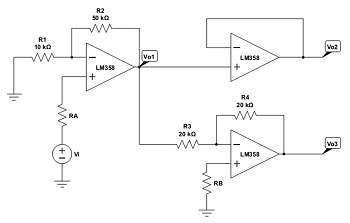

Para o circuito da figura abaixo, todos os amplificadores são ideais, exceto pelo fato de possuírem correntes de polarização I_B1 = I_B2 = 10 µA. Para v_i = 0 e R_A = R_B = 0. Determine os valores de V_o1, V_o2 e V_o3 devido às correntes de polarização.

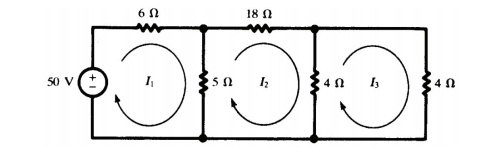

Para o circuito mostrado na figura a seguir, obtenha as correntes de malha I₁ , I ₂ e I ₃ .

No circuito da figura a seguir, a potência fornecida pela fonte de tensão é igual a P. Se um outro resistor com resistência igual a 4R for ligado em paralelo com o resistor já existente, qual será a nova potência fornecida pela fonte?

Obtenha a potência total fornecida pela fonte de 60 V da figura a seguir.

No circuito da Figura abaixo sabe-se que R=60Ω, L = 100mH, C = 50µF. Neste mesmo circuito, o voltímetro está indicando uma tensão de 40V. Sabendo que a frequência de oscilação da fonte é igual a 500/π Hz, qual é, aproximadamente, a tensão (U) da mesma?

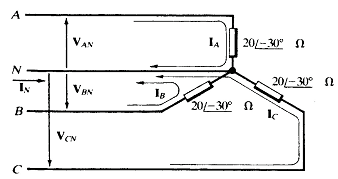

A figura a seguir mostra um sistema CBA trifásico, de quatro fios, com uma tensão eficaz de linha de 120 V, possui três impedâncias de 20 -30° em uma ligação em Y. Determine as correntes de linha I_A, I_B, I_C e I_N.

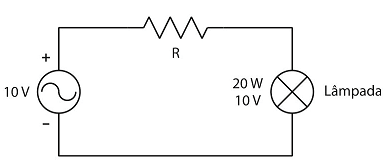

Determine o valor da resistência R do circuito abaixo de forma que o consumo da lâmpada seja igual a 25% da sua potência nominal.

Utilizando a conversão Delta-Estrela encontrar a resistência equivalente do circuito apresentado na figura a seguir.
