Um transformador ideal, com razão de espiras do primário para o secundário de 1:2, é alimentado, em seu primário, por um gerador senoidal V_S de amplitude 10 V_RMS e fase 30º, em série com uma impedância Z_S de amplitude !$ 10\sqrt{2}\Omega !$ e fase 45º. O secundário do transformador é conectado a uma impedância de carga de amplitude !$ 40\sqrt{2}\Omega !$ e fase 315º. Com base nessas informações e no esquema desse circuito, fornecido acima, julgue o item subsequente.

A corrente I₂ que flui pelo secundário do transformador tem amplitude igual a 250 mA_RMS e fase 30º.

Um transformador ideal, com razão de espiras do primário para o secundário de 1:2, é alimentado, em seu primário, por um gerador senoidal V_S de amplitude 10 V_RMS e fase 30º, em série com uma impedância Z_S de amplitude !$ 10\sqrt{2}\Omega !$ e fase 45º. O secundário do transformador é conectado a uma impedância de carga de amplitude !$ 40\sqrt{2}\Omega !$ e fase 315º. Com base nessas informações e no esquema desse circuito, fornecido acima, julgue o item subsequente.

A tensão V₁ no primário do transformador apresenta amplitude de !$ 5\sqrt{2} !$ V_RMS e fase 75º.

Um transformador ideal, com razão de espiras do primário para o secundário de 1:2, é alimentado, em seu primário, por um gerador senoidal V_S de amplitude 10 V_RMS e fase 30º, em série com uma impedância Z_S de amplitude !$ 10\sqrt{2}\Omega !$ e fase 45º. O secundário do transformador é conectado a uma impedância de carga de amplitude !$ 40\sqrt{2}\Omega !$ e fase 315º. Com base nessas informações e no esquema desse circuito, fornecido acima, julgue o item subsequente.

A impedância Z_i vista pelo gerador senoidal, à direita dos pontos a e b, é puramente resistiva, cujo valor é igual a 20 !$ \Omega !$.

Um transformador ideal, com razão de espiras do primário para o secundário de 1:2, é alimentado, em seu primário, por um gerador senoidal V_S de amplitude 10 V_RMS e fase 30º, em série com uma impedância Z_S de amplitude !$ 10\sqrt{2}\Omega !$ e fase 45º. O secundário do transformador é conectado a uma impedância de carga de amplitude !$ 40\sqrt{2}\Omega !$ e fase 315º. Com base nessas informações e no esquema desse circuito, fornecido acima, julgue o item subsequente.

A potência reativa requerida pelo transformador ideal é superior a 1 var.

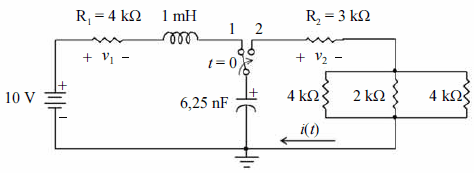

Considere que o circuito mostrado na figura acima se encontre operando em regime permanente. Nessa situação, a chave foi ligada na posição 1. Subitamente, no instante de referência t = 0, a chave é deslocada para a posição 2. Tendo como base essas informações, julgue o item que se segue.

Imediatamente após o deslocamento da chave para a posição 2, a tensão v₂ sobre a resistência R₂ é igual a 7,5 V.

Considere que o circuito mostrado na figura acima se encontre operando em regime permanente. Nessa situação, a chave foi ligada na posição 1. Subitamente, no instante de referência t = 0, a chave é deslocada para a posição 2. Tendo como base essas informações, julgue o item que se segue.

Antes do deslocamento da chave para a posição 2, a tensão v₁ sobre a resistência R₁ era nula.

Considere que o circuito mostrado na figura acima se encontre operando em regime permanente. Nessa situação, a chave foi ligada na posição 1. Subitamente, no instante de referência t = 0, a chave é deslocada para a posição 2. Tendo como base essas informações, julgue o item que se segue.

Transcorridos 25 ns após o chaveamento do circuito para a posição 2, a intensidade da corrente i é superior a 1,25 mA.

O circuito ilustrado na figura acima apresenta, além de um transistor bipolar de junção (TBJ), as fontes necessárias para a sua polarização. De acordo com o fabricante do transistor, o parâmetro !$ \beta !$ — ganho de corrente de emissor comum — pode assumir qualquer valor entre 100 e 170. Considerando que a diferença de potencial entre a tensão de base e a tensão de emissor do TBJ seja igual a 0,7 V quando o transistor está polarizado no modo ativo, julgue o item subsecutivo.

Enquanto o TBJ estiver polarizado no modo ativo, o valor da corrente I deve estar compreendido entre 1,4 mA e 2,1 mA.

O circuito ilustrado na figura acima apresenta, além de um transistor bipolar de junção (TBJ), as fontes necessárias para a sua polarização. De acordo com o fabricante do transistor, o parâmetro !$ \beta !$ — ganho de corrente de emissor comum — pode assumir qualquer valor entre 100 e 170. Considerando que a diferença de potencial entre a tensão de base e a tensão de emissor do TBJ seja igual a 0,7 V quando o transistor está polarizado no modo ativo, julgue o item subsecutivo.

Assumindo-se que R = 4 k!$ \Omega !$ e !$ \beta !$ = 100, se o valor da fonte V_pol for inferior a 24 V, a dissipação de potência do TBJ será inferior a 20 mW.

O circuito ilustrado na figura acima apresenta, além de um transistor bipolar de junção (TBJ), as fontes necessárias para a sua polarização. De acordo com o fabricante do transistor, o parâmetro !$ \beta !$ — ganho de corrente de emissor comum — pode assumir qualquer valor entre 100 e 170. Considerando que a diferença de potencial entre a tensão de base e a tensão de emissor do TBJ seja igual a 0,7 V quando o transistor está polarizado no modo ativo, julgue o item subsecutivo.

Assumindo-se que R = 3 k!$ \Omega !$, V_pol = 10 V e !$ \beta !$ = 150, lê-se uma tensão negativa igual a 3,3 V quando as pontas de prova vermelha e preta de um voltímetro são conectadas, respectivamente, ao terminal da base e ao do coletor do TBJ.
