Considerando que o circuito ideal acima seja alimentado por uma fonte senoidal, cuja frequência angular é igual a !$ \omega !$, julgue o item subsecutivo.

No circuito, a impedância do capacitor é inversamente proporcional à frequência angular !$ \omega !$ da fonte de tensão.

Considerando que o circuito ideal acima seja alimentado por uma fonte senoidal, cuja frequência angular é igual a !$ \omega !$, julgue o item subsecutivo.

A tensão de entrada v_i(t) está atrasada !$ \pi !$/2 rad em relação à tensão de saída v₀(t).

A figura acima mostra um circuito elétrico ideal, o qual é alimentado por uma fonte senoidal, com forma de onda v_i(t), cujo valor eficaz é igual a 220 V. A fonte de tensão é conectada a um diodo ideal que, por sua vez, também está conectado em série com um resistor de resistência R. A partir dessas informações, julgue o próximo item.

O circuito mostra um retificador de onda completa de corrente, ou seja, a cada semiciclo da forma de onda da tensão de entrada, a corrente no resistor assume valores sempre diferentes de zero.

A figura acima mostra um circuito elétrico ideal, o qual é alimentado por uma fonte senoidal, com forma de onda v_i(t), cujo valor eficaz é igual a 220 V. A fonte de tensão é conectada a um diodo ideal que, por sua vez, também está conectado em série com um resistor de resistência R. A partir dessas informações, julgue o próximo item.

Se o gráfico da tensão de alimentação, para um período T, tem a forma de vi(t) conforme descrito na figura I abaixo, é correto afirmar que o gráfico da tensão de saída, v0(t), tem a forma mostrada na figura II.

Julgue o item abaixo, a respeito de capacitores.

Capacitores são constituídos por materiais dielétricos com alta capacidade de condução, propriedade que aumenta com o aumento da carga a que são submetidos.

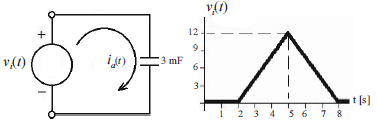

Considere o circuito ideal ilustrado acima, em que o comportamento da fonte de tensão vi(t), em volts, em função do tempo é apresentado no gráfico. O circuito é ligado no instante t = 0, mas somente apresenta variação de tensão a partir do instante t = 2 s. Com base nessas informações, julgue o item subsequente.

É correto afirmar que a corrente elétrica no circuito atinge 12 mA em t = 3 s.

Acerca da função do diodo Zener, julgue o item a seguir.

O diodo Zener é o elemento de circuito mais adequado para uso em circuitos de regulação de potência.

Considerando que o circuito ideal acima é alimentado por fonte de tensão senoidal, cujo valor da tensão eficaz é igual a 220 V e frequência de 60 Hz, julgue o item que se segue.

O valor eficaz da corrente i_a que circula através do indutor é inferior a 1,25 A.

Acerca de instrumentos de medição, julgue o próximo item.

O ohmímetro é um instrumento inadequado para registrar o fluxo de corrente elétrica por um elemento de circuito.

Acerca de instrumentos de medição, julgue o próximo item.

Os galvanômetros, utilizados no passado para medir corrente por meio da variação do campo magnético induzido pelo fluxo de carga, entraram em desuso devido à falta de precisão de suas medidas, principalmente para baixas correntes, sendo eles substituídos por modernos multímetros, os quais têm, entre outras, a função de amperímetro.
