Metalurgia do Pó (MP) é uma tecnologia de fabricação de metal na qual as peças são produzidas a partir de pós-metálicos. Em uma sequência usual de produção em MP, os pós são compactados na forma desejada e, depois, aquecidos para provocar a ligação entre as partículas em uma massa rígida e dura. A compressão, denominada compactação, é executada em prensas utilizando ferramentas específicas para a produção de peças. O tratamento térmico, denominado sinterização, é realizado a temperaturas abaixo do ponto de fusão dos metais. Quanto às considerações que tornam a metalurgia do pó uma importante tecnologia comercial, analise as assertivas e assinale a alternativa que aponta as corretas.

I. O processo da MP envolve altíssimo desperdício de material; cerca de 97 % dos pós são transformados em produto. Isso pode ser favoravelmente comparado ao processo de fundição, no qual os canais de vazamento e massalotes são materiais desperdiçados no ciclo de produção.

II. Por metalurgia do pó, as peças produzidas podem ser net shape ou near net shape, reduzindo ou eliminando a necessidade de subsequentes operações de acabamento.

III. Certas combinações de ligas metálicas e cermetos podem ser fabricados por MP e não podem ser produzidos por outros métodos.

IV. Para uma produção, os métodos de fabricação por MP não podem ser automatizados.

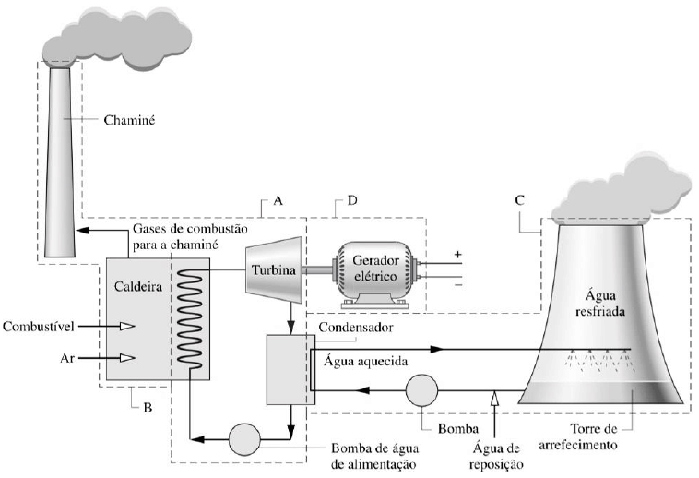

A maioria das instalações de geração de eletricidade consiste em variações de instalações de potência a vapor nas quais a água é o fluido de trabalho. Os componentes básicos de uma instalação simplificada de potência a vapor movida a combustível fóssil são mostrados esquematicamente na figura a seguir.

Acerca da figura, assinale a alternativa INCORRETA.

As turbomáquinas são classificadas frequentemente como compressores (ou bombas) e turbinas. Um compressor, bomba ou ventilador é uma turbomáquina na qual é adicionada energia ao fluido à medida que ele atravessa o rotor. Em uma turbina, a energia também é extraída do fluido à medida que ele atravessa o rotor.

A respeito das turbomáquinas, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. Uma turbomáquina pode ser um dispositivo radial, axial ou misto.

II. Em um dispositivo radial, o caminho do fluido é na direção radial; em um dispositivo axial o caminho do fluido é na direção axial; em um dispositivo misto, o caminho do fluido possui componentes tanto radiais quanto axiais.

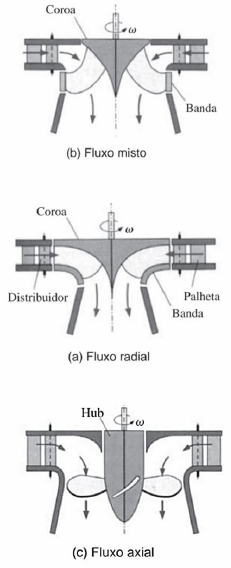

III. No dispositivo radial, Figura (a), o fluxo entra no rotor radialmente e, no dispositivo misto, Figura (b), o fluxo entra no rotor com um componente de velocidade radial e axial.

IV. No dispositivo axial, Figura (c), uma turbina tipo hélice exibe um fluxo axial; ele entra e sai do rotor com velocidade radial, mas muita velocidade axial.

Comparativamente à hidráulica, a pneumática é sem dúvida o elemento mais simples, de maior rendimento e de menor custo que pode ser utilizado na solução de muitos problemas de automatização. Fato este devido a uma série de características próprias de seu fluido de utilização que, no caso, é o ar. Acerca dos fundamentos da pneumática, assinale a alternativa correta.

Para a bomba de QB = 32,6l/min e supondo que ela esteja acoplada a um motor elétrico com n = 1750 RPM, calcule o deslocamento (Vg), a potência (P) e o momento de torção (Mt). Considere ηv = 0,92 e ηmh = 0,87. É correto afirmar que o deslocamento (volume de absorção da bomba) (Vg), o momento te torção absorvido (Mt) e a potência absorvida (P) são iguais, respectivamente, a:

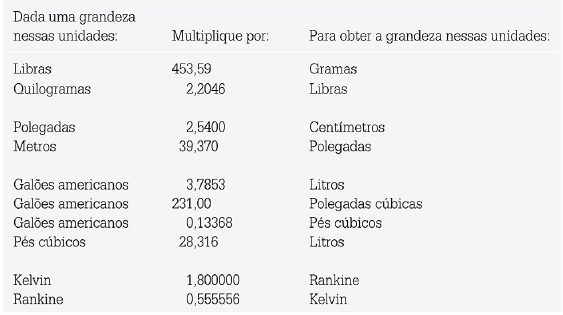

As unidades comumente usadas para a condutividade térmica e outras quantidades relacionadas são apresentadas na tabela a seguir:

Analisando essa tabela, considere uma placa, com área A = ft² e espessura Y = 0,252 polegada, que conduz calor à taxa de 3,0 W com as temperaturas T0 = 24,00 °C e T1 = 26,00°C impostas em suas duas principais faces. Nesse caso, qual é a condutividade térmica do plástico, dada em cal/ cm·s·K a 25°C?

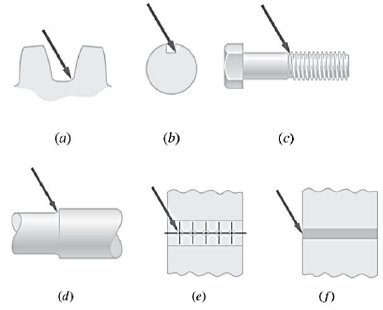

Os efeitos da concentração de tensões devem ser considerados para todas as combinações de geometria, carregamento e material, com a possível exceção do caso de concentração de tensões altamente localizadas em um material dúctil submetido ao carregamento estático. Nesse caso, o escoamento local é normalmente desprezível, e um fator de concentração de tensões igual à unidade pode ser frequentemente utilizado. A figura a seguir mostra diversos exemplos comuns de concentrados de tensões:

Observando a figura, é correto afirmar que os elementos em a); b); c); d); e); e f) são, respectivamente:

Para uma ampla classe de materiais de engenharia estabeleceu-se, experimentalmente, que existe uma relação linear entre a tensão e a deformação enquanto o material não for carregado além da sua região elástica. Essas relações lineares elásticas foram primeiramente apresentadas no século XVII por Robert Hooke e são conhecidas como as relações da Lei de Hooke.

Em relação à Lei de Hooke, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. A equação !$ ε_x={\large{1 \over E}}[σ_x-v(σ_y+σ_z)] !$ é válida.

II. A equação !$ ε_y={\large{1 \over E}}[σ_y-v(σ_z+σ_x)] !$ é válida.

III. A equação !$ ε_z={\large{1 \over E}}[σ_z-v(σ_x+σ_y)] !$ é válida.

IV. A equação !$ γ_{xy}={\large{\tau yz \over G}} !$ é válida.

V. A equação !$ ε_z={\large{1 \over E}}[σ_z-v(σ_x+σ_y)] !$ não é válida.

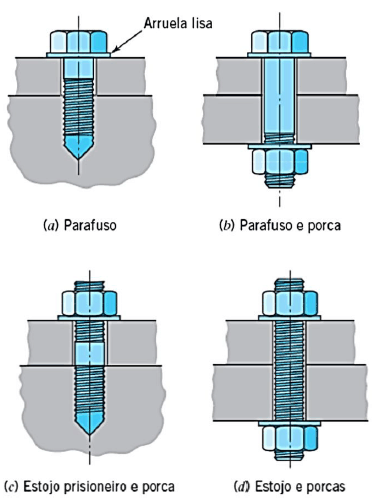

A diferença entre os parafusos está apenas na aplicação a que se destinam. Na figura a seguir, são apresentados quatro tipos básicos de elementos de fixação roscados.

Os materiais utilizados na fabricação de parafusos e porcas são normalmente selecionados com base nas características de

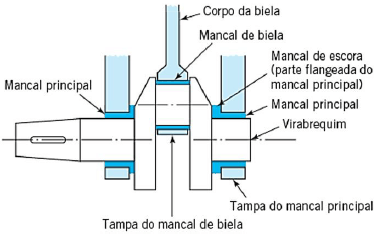

A figura a seguir mostra mancais de deslizamento e de escora de um virabrequim. O virabrequim é suportado por dois mancais principais e se une à biela por meio do mancal da biela. Todos os três são mancais (ou buchas). Os flanges integrais dos mancais principais (em geral chamados simplesmente de mancais) atuam como mancais de escora, que restringem o movimento axial do eixo.

Os mancais de deslizamento apresentam-se em dois tipos:
