Entre as energias alternativas destacam-se atualmente a energia solar e a energia eólica. A radiação solar pode ser utilizada diretamente como fonte de energia térmica para aquecimento de fluidos e ambientes e para geração de potência mecânica ou elétrica. A energia eólica é, basicamente, aquela obtida da energia cinética (do movimento) gerada pela migração das massas de ar provocada pelas diferenças de temperatura existentes na superfície do planeta. A geração eólica ocorre pelo contato do vento com as pás do cata-vento, elementos integrantes da usina.

Em relação a essas duas formas de energia, as afirmações abaixo estão corretas, EXCETO:

A Norma 14039 – Instalações Elétricas de Média Tensão de 1,0 kV a 36,2 kV prevê na seção de manutenção e operação as condições gerais antes da realização de qualquer serviço de manutenção e/ou operação que devem ser atendidas.

Assinale a alternativa INCORRETA.

A Norma 5410 – Instalações Elétricas de Baixa Tensão - considera alguns tipos de aterramento, sendo que, para classificação dos esquemas de aterramento, é utilizada a seguinte simbologia:

Primeira letra - Situação da alimentação em relação à terra.

Segunda letra - Situação das massas da instalação elétrica em relação à terra.

Outras letras (eventuais) - Disposição do condutor neutro e do condutor de proteção.

Numere a COLUNA II de acordo com a COLUNA I relacionando os tipos de aterramento previstos na norma à sua respectiva descrição.

COLUNA I

1. ESQUEMA TN

2. ESQUEMA TT

3. ESQUEMA IT

COLUNA II

( ) Esse esquema tem um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação. Nesse esquema, as correntes de falta direta fase-massa devem ser inferiores a uma corrente de curto-circuito, sendo, porém, suficientes para provocar o surgimento de tensões de contato perigosas.

( ) Esse esquema não tem qualquer ponto da alimentação diretamente aterrado, estando aterradas as massas da instalação. Nesse esquema, a corrente resultante de uma única falta fase-massa não deve ter intensidade suficiente para provocar o surgimento de tensões de contato perigosas.

( ) Esse esquema tem um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Nesse esquema, toda corrente de falta direta fase-massa é uma corrente de curto-circuito. São considerados três tipos de esquemas de acordo com a disposição do condutor neutro e do condutor de proteção.

Assinale a alternativa que apresenta a sequência CORRETA.

A Norma Regulamentadora 10 – NR 10 estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade.

Numere a COLUNA II de acordo com a COLUNA I relacionando os termos técnicos usados na norma à sua respectiva descrição.

COLUNA I

1. Instalação Liberada para Serviços (BT/AT).

2. Impedimento de Reenergização.

3. Aterramento Elétrico Temporário.

4. Trabalho em Proximidade.

5. Travamento.

COLUNA II

( ) Trabalho durante o qual o trabalhador pode entrar na zona controlada, ainda que seja com uma parte do seu corpo ou com extensões condutoras representadas por materiais, ferramentas ou equipamentos que manipule.

( ) Ligação elétrica efetiva confiável e adequada intencional à terra, destinada a garantir a equipotencialidade e mantida continuamente durante a intervenção na instalação elétrica.

( ) Ação destinada a manter, por meios mecânicos, um dispositivo de manobra fixo numa determinada posição, de forma a impedir uma operação não autorizada.

( ) Aquela que garante as condições de segurança ao trabalhador por meio de procedimentos e equipamentos adequados desde o início até o final dos trabalhos e liberação para uso.

( ) Condição que garante a não energização do circuito por meio de recursos e procedimentos apropriados, sob controle dos trabalhadores envolvidos nos serviços.

Assinale a alternativa que apresenta a sequência CORRETA.

Um átomo é formado de prótons, nêutrons e elétrons. Essas partículas ocupam posições definidas num átomo, cabendo aos elétrons o processo de ligações atômicas por serem os elementos externos que farão o contato com os átomos adjacentes. Esse contato leva a ligações atômicas, desde que a capacidade de ligação dos átomos envolvidos não esteja saturada pela presença de oito elétrons na ultima camada, a camada de valência.

Numere a COLUNA II de acordo com a COLUNA I relacionando as ligações à descrição de sua probabilidade de interligação.

COLUNA I

1. Ligação Iônica.

2. Ligação Atômica.

3. Ligação Metálica.

COLUNA II

( ) Os metais pertencem ao grupo dos elementos eletropositivos, ou seja, seus átomos tendem a perder ou ligar os elétrons da camada de valência.

( ) Corresponde à ligação entre um átomo com um número de elétrons superior a quatro com outro, inferior a quatro, perfazendo os oito elétrons máximos nessa ligação.

( ) Além de se movimentarem em torno do núcleo atômico, os elétrons têm também um movimento helicoidal em torno de um eixo próprio chamado spin. Dois elétrons com movimentos helicoidais opostos representam um par de elétrons.

Assinale a alternativa que apresenta a sequência CORRETA.

Nos estudos de eficiência energética de uma instalação industrial, é de fundamental importância o controle do fator de potência. Os motores elétricos numa instalação industrial consomem, em media, 75% da energia demandada, razão pela qual devem ser motivo de avaliação periódica para verificar se estão operando na faixa de melhor desempenho. Em geral, motores de potência nominal não superior a 100 cv têm algumas características que podem ser constatadas pelos fabricantes.

Em relação a essas características, analise as afirmações abaixo e assinale V para as verdadeiras e F para as falsas.

( ) Quanto maior à sua potência nominal, menos elevado é o seu rendimento máximo.

( ) Os motores que operam com uma taxa de carregamento igual ou inferior a 50% de sua potência nominal apresentam um rendimento acentuadamente declinante.

( ) Os motores de indução que operam por um longo período de tempo com carga de potência variável não necessitam de instalação de inversores de frequência para reduzir os desperdícios de energia elétrica.

( ) Os motores, em geral, operam com seu rendimento máximo quando carregados a 75% de sua potência nominal.

( ) Os motores que operam com uma carga inferior a 60% de sua carga nominal (relação entre a potência útil e a potência nominal), se substituídos, podem resultar na eliminação ou desperdício de energia elétrica.

Assinale a alternativa que apresenta a sequência CORRETA.

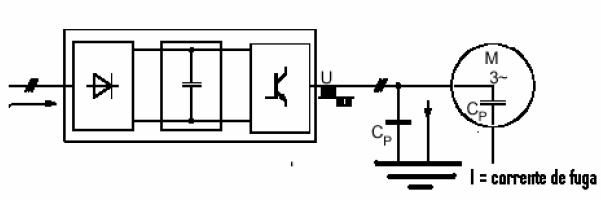

Nos conversores de frequência que utilizam tecnologia do tipo PWM, o chaveamento de tensão em alta frequência faz surgir uma corrente de fuga devido ao efeito capacitivo nos cabos entre o motor e o drive. O uso de reatores de saída torna-se importante, pois, com os mesmos, essa corrente de fuga pode ser diminuída.

Em relação à corrente de fuga, assinale a alternativa INCORRETA.

Sob condições de operação em regime permanente, o funcionamento de uma máquina síncrona polifásica é visto simplesmente em termos de interação de dois campos magnéticos. As correntes polifásicas do estator produzem uma onda de fluxo magnético girante, enquanto as correntes CC do rotor produzem uma onda de fluxo que é estacionária em relação ao rotor.

Sobre essas condições, assinale a alternativa INCORRETA.

A automação industrial cresce aceleradamente na busca de maior produtividade, eficiência e qualidade dos produtos manufaturados, sendo que o nível de automação de cada unidade industrial é função, por exemplo, de uma série de fatores como custo benefício e adaptabilidade das máquinas que participam do processo. Os sistemas de automação industrial no nível de chão de fábrica apresentam uma configuração básica com funcionalidades bem definidas.

Sobre as descrições funcionais de uma configuração básica, assinale a alternativa INCORRETA.

Para se determinar o número de luminárias necessário para produzir determinado iluminamento, pode ser usado o método da carga mínima exigida pelas normas, o método dos lumens, o método das cavidades zonais e o método do ponto por ponto.

Sobre estes métodos, analise as afirmativas e assinale V para as verdadeiras e F para as falsas.

( ) O coeficiente de utilização relaciona o fluxo luminoso inicial emitido pela luminária e o fluxo recebido no plano de trabalho, dependendo por isso das dimensões do local, da cor do teto, das paredes e do acabamento das luminárias.

( ) O fator de depreciação também chamado de fator de manutenção, relaciona o fluxo emitido no fim do período de manutenção da luminária e o fluxo luminoso inicial da mesma.

( ) O método de lumens se baseia na quantidade de luz que incidirá em uma área e o método de ponto por ponto no fluxo médio de luz numa área.

( ) No uso de uma fonte puntiforme, o iluminamento é inversamente proporcional ao quadrado da distância e, numa fonte linear infinita, o iluminamento é inversamente proporcional a distância.

( ) O método das cavidades zonais se baseia na teoria de transferência de fluxo, o a qual estabelece que, se uma superfície A emite ou reflete um fluxo de modo completamente difuso, nada desse fluxo é recebido por uma superfície B.

Assinale a sequência CORRETA.
