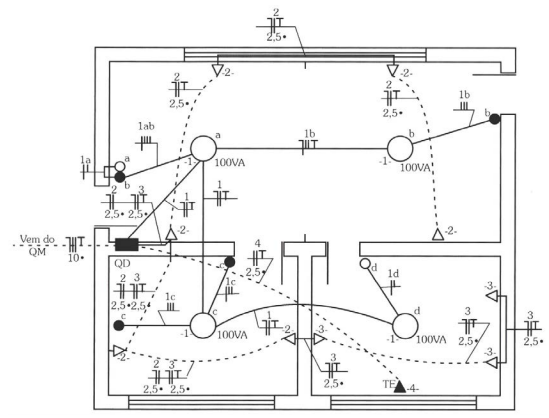

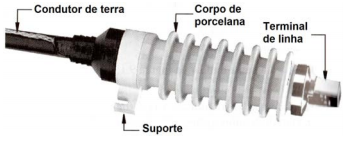

Observe a figura a seguir, que apresenta um componente dos sistemas de distribuição de energia elétrica. Nesse caso, trata-se de um(a):

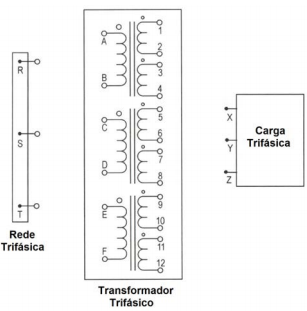

Observe a figura a seguir em que se apresenta um transformador, uma carga e a rede trifásica. Assinale a alternativa que indica a ligação Δ – Δ do transformador para alimentar uma carga trifásica em estrela.

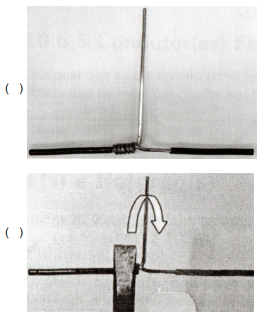

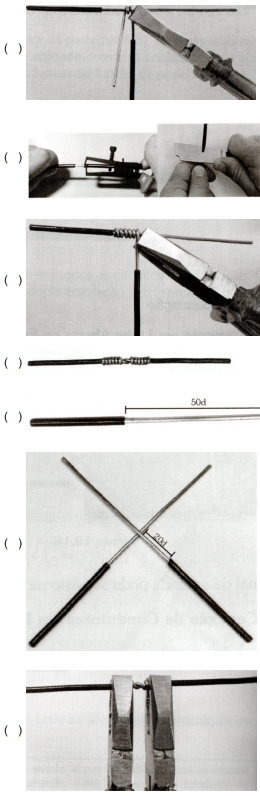

Analise as figuras a seguir, que apresentam a conexão de condutores entre si em prolongamento. Em seguida, numere de 1 a 9 a sequência de execução desse processo. Assinale a sequência CORRETA.

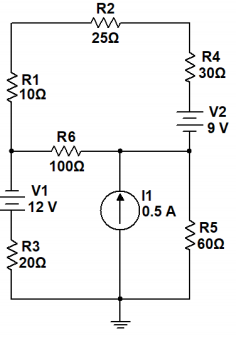

Analise o circuito a seguir. A potência dissipada por R6 é igual a:

Analise, a seguir, a representação fasorial de um circuito elétrico. Após análise, é correto afirmar que o circuito é um:

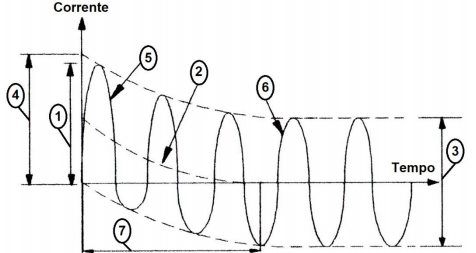

Analise a forma de onda de uma corrente de curto-circuito, a seguir, em que seus componentes foram numerados de 1 a 7. Utilizando essa figura, identifique seus componentes. ( )Componente simétrico ( )Valor da componente alternada inicial do curto-circuito ( )Constante de tempo ( )Valor do impulso da corrente de curto-circuito ou valor de pico ( )Componente contínuo ( )Componente assimétrico ( )Valor da corrente de curto-circuito permanente ou simplesmente de curto-circuito simétrica Assinale a sequência CORRETA.

Numere a COLUNA II de acordo com a COLUNA I, identificando os tipos de cabos utilizados como meios de transmissão.
COLUNA I 1. Cabo de par trançado 2. Cabo UTP 3. Cabo autossustentado – fibra óptica 4. Cabo coaxial de 50 ou 75 Ω 5. Cabo drop compacto – fibra óptica 6. Cabo irradiante de RF
COLUNA II


Assinale a sequência CORRETA
