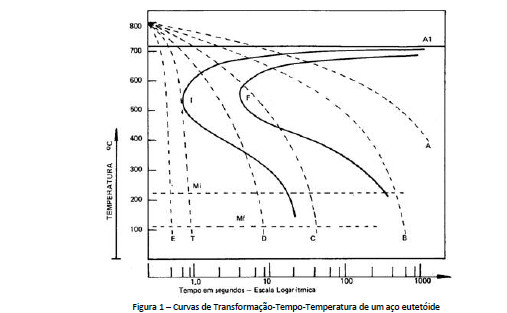

A respeito das curvas de transformação-tempo-temperatura (curvas TTT) de um aço eutetóide, analise a figura a seguir.

A partir da figura acima, analise as afirmativas a seguir.

I. O início da transformação da austenita é muito demorado, a estrutura resultante é a “perlita grossa” de dureza baixa e variável, de maior valor com a temperatura menor, na faixa superior da temperatura.

II. O menor tempo para início da transformação ocorre em torno de 550ºC e este ponto denomina-se de “cotovelo” das curvas em C.

III. A transformação em martensita, o mais duro e o mais frágil dos aços, ocorre nos níveis mais baixos de temperatura e independe do tempo.

Assinale:

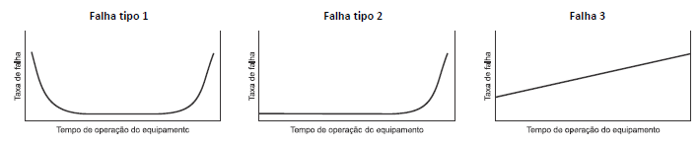

Sob o ponto de vista da Manutenção Centrada na Confiabilidade (RCM), a manutenção visa garantir a disponibilidade da função dos equipamentos e das instalações de modo a atender ao processo de produção e à preservação do meio ambiente, com confiabilidade, segurança e custos adequados. O processo da RCM adota modelos de curvas de falha para caracterizar a vida dos equipamentos.

Algumas dessas curvas estão representadas na figuras a seguir.

A partir das figuras acima, analise as afirmativas a seguir.

I. Na falha do tipo 1 observa-se que, no início da operação do equipamento, há falhas seguidas de uma frequência baixa e uma considerável diminuição de falhas.

II. A falha do tipo 3 apresenta uma probabilidade considerável de falha no final da vida útil do equipamento.

III. As falhas do tipo 1, 2 e 3 representam típicas falhas por fadiga.

Assinale:

Leia as informações a seguir e responda à questão.

Uma tubulação industrial de diâmetro externo 100 cm e espessura uniforme de 4 cm, com comprimento de 500 m, fornece água para determinada região. Sabe-se que a viscosidade e a massa específica da água são, respectivamente, de 1 stokes e 1000 Kg.m^–3 e que a aceleração da gravidade vale 10 m.s^–2.

Observação: a fórmula de Darcy para perda de carga é \(J= \dfrac {fLV^2} {2Dg}.\)

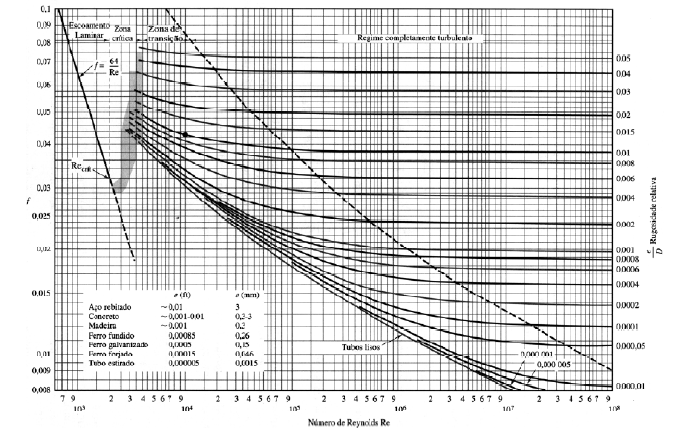

Sobre o escoamento laminar com fluxo de água nesta tubulação, observando o Ábaco de Moody, assinale a afirmativa correta.

O engenheiro que atua na área ambiental, deve desenvolver e aplicar diferentes tecnologias para proteger o meio ambiente.

As alternativas a seguir apresentam funções do engenheiro ambiental, à exceção de uma. Assinale-a.

Com relação aos sistemas de medidas e instrumentação, analise as afirmativas a seguir.

I. O termômetro bimetálico consiste em duas lâminas de metais sobrepostas com coeficientes de dilatação linear diferentes, formando uma só peça.

II. O efeito Seebeck se dá pela transformação de energia térmica em energia elétrica com base numa fonte de calor mediante propriedades físicas dos metais.

III. A viscosidade pode ser considerada como a força de atrito que aparece quando uma camada de fluido é forçada a se mover em relação à outra.

Assinale:

Na medição de determinados experimentos devem ser conhecidas algumas notações.

A esse respeito, analise as afirmativas a seguir.

I. A resolução é definida pelo intervalo de um valor máximo e um valor mínimo da entrada e saída.

II. A faixa nominal consiste no menor incremento do valor medido que pode ser observado.

III. A exatidão determina o rigor da concordância entre o valor medido e o valor verdadeiro.

Assinale:

Sabendo que o diâmetro do duto é de 26m, a rotação das pás é de 20 rpm, a velocidade do vento transversal é de 36km/h e a potência produzida no moinho é 41 kW, calcule o empuxo máximo para o moinho holandês testado por Calvert.

Um gás pressurizado a 0,1 Mpa e 25ºC, entra em um compressor com velocidade desprezível e é descarregado a 0,50 Mpa e 50ºC, por meio de um tubo com 0,1 m² de área, na mesma altura da entrada. A vazão em massa é de 1 kg.s^–1 e a potência fornecida ao compressor é de 5000 W.

Sabe-se que o escoamento está em regime permanente, o gás é considerado como ideal e seu calor específico, à pressão constante, é de 1,05 kJ.kg^–1K^–1 e que a razão dos calores específicos é de 1,4.

Determine o módulo da taxa de transferência de calor.

Leia o fragmento a seguir.

“A _____ visa suprir as necessidades atuais dos _____ com desenvolvimento _____, _____ o meio ambiente e _____ a justiça social”.

Assinale a alternativa que completa corretamente as lacunas do fragmento acima.

Um tubo de aço inoxidável (k = 20 Wm^–1K^–1) com 20 cm de diâmetro interno e com 30 cm de diâmetro externo é utilizado para a distribuição de água quente na cidade de Moscou. Em razão da transferência de calor ao longo do trajeto, o tubo deve ser coberto por uma camada de 3 cm de isolamento de amianto (k = 0,2Wm^–1K^–1).

Se a temperatura da parede interna do tubo é mantida a 300ºC e a superfície externa do isolamento a 30ºC, assinale a alternativa que indica a perda da taxa de calor por metro de comprimento.

Observação: Lema: ln 2 = 0,69314718; ln 3 = 1,098612289; ln 5 = 1,609437912; ln 7 = 1,945910149; ln 11 = 2,397895273.
