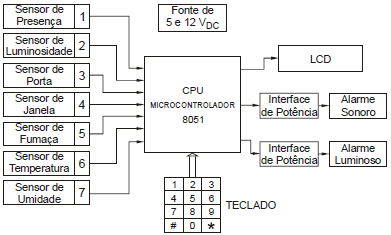

O texto e o diagrama em blocos apresentados abaixo se refere a questão.

Em um aeroporto há um departamento de manutenção e documentação técnica de diversos sistemas e equipamentos operacionais do setor de cargas.

Foi solicitado o desenvolvimento de um sistema de alarmes apenas para esse departamento, conforme o diagrama em blocos abaixo.

A tecla # faz a função de reinicialização do sistema. Para habilitar os sensores, após a reinicialização, deve-se digitar o número de cada um deles seguido da tecla *.

O microcontrolador faz a varredura nos sensores habilitados e envia ao LCD o status desse conjunto.

Os sensores podem ser habilitados ou desabilitados por uma operação simples: digita-se "0" seguido de uma senha de quatro algarismos. Caso a senha seja válida, o LCD apresenta os números dos sensores habilitados.

Se um desses números for digitado, o LCD pergunta "Deseja desabilitar esse sensor?", se o número de um sensor desabilitado é digitado, o LCD pergunta "Deseja habilitar esse sensor?".

Após uma dessas operações, o LCD pergunta "Deseja realizar outra operação?", para disponibilizar o sistema para habilitação ou desabilitação de outros sensores.

Em caso de resposta negativa à última pergunta, o LCD volta ao modo visual normal, que mostra apenas os sensores habilitados.

Para essas três operações, a tecla * significa SIM e a #, NÃO.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

Considere o trecho do programa do microcontrolador 8051:

MOV 30H,#00H
MOV A,#26H
MOV R0,#03H
MOV 25H,#18H
ADD A,25H
MOV 30H,A
END

Após a execução desse trecho do programa, o conteúdo do endereço 30H da memória RAM será

O texto e o diagrama em blocos apresentados abaixo se refere a questão.

Em um aeroporto há um departamento de manutenção e documentação técnica de diversos sistemas e equipamentos operacionais do setor de cargas.

Foi solicitado o desenvolvimento de um sistema de alarmes apenas para esse departamento, conforme o diagrama em blocos abaixo.

A tecla # faz a função de reinicialização do sistema. Para habilitar os sensores, após a reinicialização, deve-se digitar o número de cada um deles seguido da tecla *.

O microcontrolador faz a varredura nos sensores habilitados e envia ao LCD o status desse conjunto.

Os sensores podem ser habilitados ou desabilitados por uma operação simples: digita-se "0" seguido de uma senha de quatro algarismos. Caso a senha seja válida, o LCD apresenta os números dos sensores habilitados.

Se um desses números for digitado, o LCD pergunta "Deseja desabilitar esse sensor?", se o número de um sensor desabilitado é digitado, o LCD pergunta "Deseja habilitar esse sensor?".

Após uma dessas operações, o LCD pergunta "Deseja realizar outra operação?", para disponibilizar o sistema para habilitação ou desabilitação de outros sensores.

Em caso de resposta negativa à última pergunta, o LCD volta ao modo visual normal, que mostra apenas os sensores habilitados.

Para essas três operações, a tecla * significa SIM e a #, NÃO.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

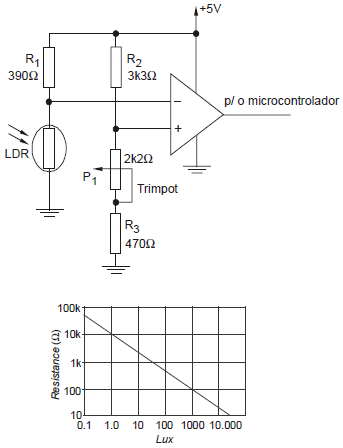

O sensor de luminosidade previsto no projeto usará como transdutor de luminosidade um LDR instalado próximo a uma das luminárias do ambiente e o objetivo será detectar quando elas forem acionadas indevidamente, seja durante o dia, seja à noite.

Baseado na curva característica do LDR e no fato de que o circuito deverá ter a saída normalmente em nível "0", indo para "1" apenas quando a luminosidade incidente no LDR atingir 1000 lux (luminária acesa), determine o valor aproximado da resistência ajustada no trimpot.

O texto e o diagrama em blocos apresentados abaixo se refere a questão.

Em um aeroporto há um departamento de manutenção e documentação técnica de diversos sistemas e equipamentos operacionais do setor de cargas.

Foi solicitado o desenvolvimento de um sistema de alarmes apenas para esse departamento, conforme o diagrama em blocos abaixo.

A tecla # faz a função de reinicialização do sistema. Para habilitar os sensores, após a reinicialização, deve-se digitar o número de cada um deles seguido da tecla *.

O microcontrolador faz a varredura nos sensores habilitados e envia ao LCD o status desse conjunto.

Os sensores podem ser habilitados ou desabilitados por uma operação simples: digita-se "0" seguido de uma senha de quatro algarismos. Caso a senha seja válida, o LCD apresenta os números dos sensores habilitados.

Se um desses números for digitado, o LCD pergunta "Deseja desabilitar esse sensor?", se o número de um sensor desabilitado é digitado, o LCD pergunta "Deseja habilitar esse sensor?".

Após uma dessas operações, o LCD pergunta "Deseja realizar outra operação?", para disponibilizar o sistema para habilitação ou desabilitação de outros sensores.

Em caso de resposta negativa à última pergunta, o LCD volta ao modo visual normal, que mostra apenas os sensores habilitados.

Para essas três operações, a tecla * significa SIM e a #, NÃO.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

O sensor da janela, que detecta se a mesma encontra-se aberta, será um circuito cuja parte sensível é um LED infravermelho alinhado com um fototransistor, que é um dispositivo de

O texto e o diagrama em blocos apresentados abaixo se refere a questão.

Em um aeroporto há um departamento de manutenção e documentação técnica de diversos sistemas e equipamentos operacionais do setor de cargas.

Foi solicitado o desenvolvimento de um sistema de alarmes apenas para esse departamento, conforme o diagrama em blocos abaixo.

A tecla # faz a função de reinicialização do sistema. Para habilitar os sensores, após a reinicialização, deve-se digitar o número de cada um deles seguido da tecla *.

O microcontrolador faz a varredura nos sensores habilitados e envia ao LCD o status desse conjunto.

Os sensores podem ser habilitados ou desabilitados por uma operação simples: digita-se "0" seguido de uma senha de quatro algarismos. Caso a senha seja válida, o LCD apresenta os números dos sensores habilitados.

Se um desses números for digitado, o LCD pergunta "Deseja desabilitar esse sensor?", se o número de um sensor desabilitado é digitado, o LCD pergunta "Deseja habilitar esse sensor?".

Após uma dessas operações, o LCD pergunta "Deseja realizar outra operação?", para disponibilizar o sistema para habilitação ou desabilitação de outros sensores.

Em caso de resposta negativa à última pergunta, o LCD volta ao modo visual normal, que mostra apenas os sensores habilitados.

Para essas três operações, a tecla * significa SIM e a #, NÃO.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

Para desenvolver o projeto do circuito do sensor de temperatura, foi utilizado um NTC cuja constante K foi obtida através do ensaio seguinte:

T0 = 25°C ⇒ R0 = 10kΩ

T1 = 150°C ⇒ R1 = 50Ω

Considerando que a expressão do NTC é dada por \( R_1=R_0.e^{[\left[{\large{1 \over T_0}}-{\large{1 \over T_1}}\right]} \), o valor aproximado da constante K do NTC é

Dados:
In 2 = 0,7
In 3 = 1,1
In 5 = 1,6

Dentre os parâmetros de regulação do inversor de frequência, há o que permite ao usuário do inversor modificar a velocidade de rotação do motor de forma controlada por meio da especificação do tempo e da velocidade final. Trata-se de

A tabela seguinte serve para realizar a identificação de pares de cabos telefônicos.

Nesse caso, o par 18 tem as cores

A frequência que pertence à faixa de UHF é

Considere o teste do sistema de áudio abaixo.

Amplificador:
Zi = 4,4 kΩ (impedância de entrada)
Zo = 8 Ω (impedância de saída)
Avo = 20000 (ganho de tensão sem carga)
Gerador:
vg = 1 mVpp (tensão de pico a pico em aberto)
Zg = 600 Ω (impedância de saída)
Altofalante:
Z = 8 Ω (impedância do altofalante)

A tensão de pico a pico na entrada do amplificador e a potência RMS do sinal no altofalante valem, respectivamente,

No prédio, o cabeamento que forma a espinha dorsal da instalação de rede, do qual derivam os demais cabos, terminações mecânicas e manobras relativas aos componentes da instalação, é denominado

Associe as colunas relativas a três dos sete níveis do modelo de arquitetura de rede de computadores OSI (Open System Interconnection).
