Questões do Concurso INMETRO - CESPE / CEBRASPE

124538 Ano: 2010
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Técnico em Eletrônica
Provas ×

Análise de Circuitos
Medições elétricas

A respeito de instrumentos e sensores para medição de grandezas físicas, assinale a opção correta.

A

O rotâmetro, dispositivo medidor de vazão composto por um tubo de vidro de formato cilíndrico com seção transversal constante, é conectado verticalmente na tubulação em que passa o fluido cuja vazão se deseja medir. No interior desse tubo cilíndrico, há um flutuador que se move verticalmente conforme a vazão do fluido.

B

O termopar, componente usado para medição de temperatura, é construído por meio da soldagem metalúrgica de dois fios de mesmo material, formando-se duas junções: uma delas é submetida à temperatura que se deseja medir e a outra é mantida em um ambiente com temperatura fixa, que serve de referência.

C

O tubo de Bourdon destina-se, primariamente, à medição de temperatura de ambientes em que a temperatura oscila muito rapidamente como, por exemplo, nas câmaras de combustão.

D

É possível construir sensores de nível de líquido que utilizam a medição do tempo de trânsito que um sinal ultrassônico emitido leva para ir e retornar após ser refletido pela superfície do líquido cujo nível se quer medir.

E

A resistência de termistores do tipo NTC varia conforme a temperatura de forma muito mais linear que as termorresistências de platina (PT-100) utilizadas em certos dispositivos. Contudo, esses termistores apresentam variação de resistência muito menos intensa, conforme a variação de temperatura, que as termorresistências de platina.

Provas

Questão presente nas seguintes provas

124537 Ano: 2010
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Metrologia Legal
Provas ×

Diodo em Eletrônica
Eletrônica Analógica

Assinale a opção correta com referência aos diodos semicondutores.

Provas

Questão presente nas seguintes provas

124536 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Eletrônica
Provas ×

Medidas Elétricas

Deve-se projetar e construir um sistema de medição para um sinal com amplitude muito pequena, da ordem de décimos de milivolt, gerado por um sensor. Esse sistema contará com um circuito de condicionamento e aquisição, que digitalizará o sinal para posterior armazenamento em um computador. Um amplificador de diferenças, o primeiro elemento do circuito de condicionamento, será conectado ao sensor por um par de fios relativamente longo.
Com relação a essa situação hipotética, assinale a opção correta.

A

Para minimizar interferência de modo comum, o amplificador de diferença deverá ter um CMRR (common mode rejection ratio ) menor que 1dB.

B

O dois fios que conectarão o sensor às entradas inversora e não inversora do amplificador de diferenças devem ser posicionados de maneira a formarem uma espira, com grande área, afim de minimizar possíveis interferências por indução eletromagnética.

C

Para diminuir a interferência do circuito digital no circuito analógico, é importante que os terras das partes analógica e digital do sistema sejam distintos, e a malha de terra analógico não deve se conectar em nenhum ponto com a malha de terra digital.

D

Se o sensor tiver impedância de saída alta e variável, a impedância de entrada do amplificador de diferenças deverá ser muito maior que a impedância de saída do sensor.

E

Uma possível forma de reduzir a interferência eletromagnética externa no circuito de medição é cobrindo-o com uma blindagem metálica, que, para ter maior eficácia, não deve ser aterrada ou mesmo conectada ao terra do circuito.

Provas

Questão presente nas seguintes provas

124535 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Elétrica
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

Medições realizadas indicam que determinada instalação elétrica possui potência ativa igual X₁ a watts e potência reativa igual a Y₁ volt-ampere-reativo, resultando em um fator de potência indutiva Z₁. Um banco de capacitores foi utilizado para corrigir o fator de potência, acrescentando Y₂ volt-ampere-reativo à instalação. Nessa situação, o novo fator de potência, Z₂, da instalação é tal que

Provas

Questão presente nas seguintes provas

124533 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Eletrônica
Provas ×

Circuitos ElétricosCircuitos CC

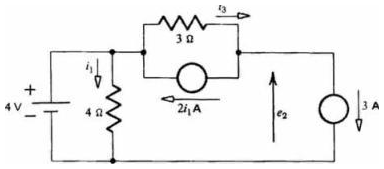

No circuito da figura acima, com resistores, uma fonte de tensão constante, uma fonte de corrente constante de 3 A e uma fonte controlada pela corrente i₁, o valor da tensão e₂ é igual a

Provas

Questão presente nas seguintes provas

124532 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Eletrônica
Provas ×

Medidas Elétricas

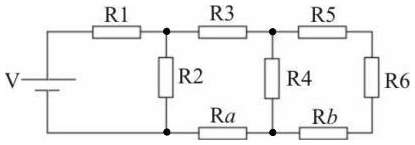

A figura acima mostra um circuito resistivo, alimentado por uma fonte de tensão contínua e constante. Para se medir a potência dissipada no resistor R6, o procedimento correto consiste em conectar, ao resistor R6, um voltímetro e um amperímetro, respectivamente, em

A

paralelo e em série, para medir a tensão e a corrente do resistor, e multiplicar as duas medidas.

B

paralelo e em série, para medir a tensão e a corrente do resistor, e dividir a primeira pela segunda medida.

C

série e em paralelo, para medir a tensão e a corrente do resistor, e multiplicar as duas medidas.

D

série e em paralelo, para medir a tensão e a corrente do resistor, e dividir a primeira pela segunda medida.

E

paralelo e em paralelo, para medir a tensão e a corrente do resistor, e multiplicar as duas medidas.

Provas

Questão presente nas seguintes provas

124531 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Eletrônica
Provas ×

Medidas Elétricas

Considere que a figura acima mostre a tela de um osciloscópio em que é visualizado um sinal senoidal. Considere, ainda, que a escala horizontal seja de 10 ms por divisão e que a escala vertical seja de 200 mV por divisão. Nessa situação, a tensão pico a pico e a frequência do sinal são, respectivamente, iguais a

Provas

Questão presente nas seguintes provas

124530 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Elétrica
Provas ×

Circuitos ElétricosCircuitos CC

Enunciado 124530-1

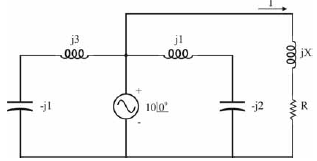

A figura acima mostra um circuito com alimentação em tensão na forma fasorial, a partir da qual podem ser calculadas grandezas em regime permanente com base em grandezas fasoriais. Considere que a tensão da fonte seja representada por um fasor cuja magnitude é igual a 10 V, em valor eficaz, e fase zero. No circuito, são indicadas as resistências e reatâncias associadas aos respectivos elementos de circuito, todas fornecidas em ohms e calculadas com base na frequência da fonte de alimentação senoidal. A reatância X e

a resistência R têm valores desconhecidos. Assuma que j seja o operador complexo tal que j ²= -1.

Acerca das grandezas fasoriais e de potência no circuito, assumindo que I seja a corrente que flui pela impedância complexa R + jX, assinale a opção correta.

A

Independentemente do valor da reatância X, a potência ativa consumida pelos elementos de circuitos é igual a R|I|², em que |I| representa a intensidade da corrente, em valor eficaz.

B

Na situação em que a reatância X seja igual a 2Ω , a impedância complexa vista dos terminais da fonte será indutiva.

C

Caso a reatância X seja nula, a fonte de tensão precisará gerar potência reativa.

D

A corrente I está sempre em fase com a tensão da fonte.

E

A potência aparente no circuito independe dos valores da resistência R e da reatância X, pois seu valor é influenciado pela tensão da fonte, que é constante, e pelo valor das reatâncias capacitivas e(ou) indutivas, quando essas não estão ligadas em série a resistores.

Provas

Questão presente nas seguintes provas

124529 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Elétrica
Provas ×

Circuitos ElétricosCircuitos CA

Enunciado 124529-1

A figura acima mostra um circuito com alimentação em tensão na forma fasorial, a partir da qual podem ser calculadas grandezas em regime permanente com base em grandezas fasoriais. Considere que a tensão da fonte seja representada por um fasor cuja magnitude é igual a 10 V, em valor eficaz, e fase zero. No circuito, são indicadas as resistências e reatâncias associadas aos respectivos elementos de circuito, todas fornecidas em ohms e calculadas com base na frequência da fonte de alimentação senoidal. A reatância X e

a resistência R têm valores desconhecidos. Assuma que j seja o operador complexo tal que j ²= -1.

Assumindo que a reatância X seja igual a 2 Ω, assinale a opção correspondente ao valor da impedância complexa nos terminais da fonte ideal de tensão, em Ω, caso a resistência R seja igual a 1Ω

Provas

Questão presente nas seguintes provas

124528 Ano: 2010
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INMETRO

Provas:

Pesquisador - Engenharia Elétrica
Provas ×

Circuitos ElétricosCircuitos CA

Enunciado 124528-1

A figura acima mostra um circuito com alimentação em tensão na forma fasorial, a partir da qual podem ser calculadas grandezas em regime permanente com base em grandezas fasoriais. Considere que a tensão da fonte seja representada por um fasor cuja magnitude é igual a 10 V, em valor eficaz, e fase zero. No circuito, são indicadas as resistências e reatâncias associadas aos respectivos elementos de circuito, todas fornecidas em ohms e calculadas com base na frequência da fonte de alimentação senoidal. A reatância X e

a resistência R têm valores desconhecidos. Assuma que j seja o operador complexo tal que j ²= -1.

Caso a reatância X seja igual a 8Ω e a intensidade da corrente I seja igual a 1 A, em valor eficaz, o valor da resistência R para que essa condição seja atendida deverá ser igual, em Ω.
