O eixo fixo em mancais de rolamentos de rolos de uma máquina operatriz partiu em um ponto de mudança de diâmetro de 30 mm para 40 mm (com raio de concordância de 2 mm), o tamanho total deste eixo é de 1000 mm, sendo apoiado nas duas extremidades apenas; a distância do primeiro ponto de apoio até o ponto da ruptura é de 400 mm onde se encontra 30 mm em seu diâmetro, que coincide com a mudança de diâmetro. Neste mesmo ponto de ruptura, há um carregamento de 110 kg. Consta informação do fabricante da máquina que este eixo foi elaborado com aço SAE 1045, laminado a frio, e o valor do momento fletor na seção de variação de diâmetro é de 312000 cm kg.

(Considere: E = 2100000 kg/cm².)

Acerca do exposto, deve-se afirmar sobre o referido componente dessa máquina operatriz:

No manual ASTM, há tabelas para a determinação do IV (índice de viscosidade) de Dean e Davis, partindo-se ou da viscosidade cinemática ou da viscosidade Saybolt a 40ºC e a 100ºC (ASTM D-2270). Sobre o índice de viscosidade Dean e Davis, que é de uso corrente nos Estados Unidos e no Brasil, analise.

I. É baseado em padrões arbitrários.

II. O IV não pode ser definido para viscosidades a 100ºC com valores abaixo de 2 cSt.

III. Para os valores muito elevados, o IV torna-se falho, podendo dois óleos do mesmo IV e viscosidades iguais a 40ºC terem viscosidades a 100ºC muito diferentes.

IV. Não é uma propriedade aditiva, como são os valores da altura do polo de viscosidade e da inclinação da curva ASTM, que permitem, por simples operações aritméticas, determinar o valor de uma mistura, conhecidos os valores dos componentes.

Está(ão) correta(s) a(s) afirmativa(s)

A viscosidade do óleo tem importância fundamental na lubrificação hidrodinâmica. Viscosímetros rotativos utilizam o torque de um eixo rotativo para medir a resistência de um fluido ao escoamento. Diante do exposto, relacione adequadamente as colunas a seguir.

1. Cold Cranking Simulator (CCS).

2. Mini-Rotary Viscometrer (MRV).

3. Brookfield Viscometer.

4. Tapered Bearing Simulator.

( ) Utiliza uma taxa de cizalhamento bastante elevada com uma folga extremamente pequena entre o rotor e a parede do estator. Essa técnica permite medição em HTHS em óleos de motor.

( ) Utilizado pelo método ASTM D-2983, determina viscosidades de 1 a 105 cP. É basicamente utilizado para temperaturas entre −5 a −40ºC de óleos de engrenagens, óleos hidráulicos, entre outros.

( ) Mede uma viscosidade aparente na faixa de 500 a 200000 cP. Demonstra excelente correlação com dados obtidos em motores operando à baixa temperatura. É utilizado no método ASTM D-5293.

( ) Utilizado pelo método ASTM D-4684 para medição de viscosidade com baixa taxa de bombeabilidade de óleo. A amostra é pré-tratada com ciclos de aquecimento e resfriamento e comparada a um valor de referência.

A sequência está correta em

Um determinado equipamento utiliza o rolamento conforme a imagem apresentada.

(Catálogo WL 41 520/3 PB.)

Sabe-se que esse rolamento possui boa capacidade de carga radial, absorve erros de alinhamento, possui furo cônico e elevada rigidez. Trata-se de

Transformadores são aparelhos que modificam as correntes elétricas, elevando a voltagem produzida nas usinas para transmiti-la com o máximo de economia e abaixando-a novamente nos pontos de chegada, para que possa ser utilizada com segurança. São características e função do óleo contido neste equipamento, EXCETO:

Disjuntores para fins elétricos são, de um modo geral, constituídos por uma caixa em cuja tampa o mecanismo fica preso. Os condutores elétricos penetram na caixa por meio de isoladores que serão os contatos múltipos fixos, aos quais se adaptam perfeitamente os contatos múltiplos móveis, ligados a outros cabos que também saem da caixa por isoladores apropriados. Sobre a construção de disjuntores, analise as afirmativas.

I. O mercado disponibiliza disjuntores que utilizam óleo, cuja função é a de se interpor rapidamente entre os contatos, no momento em que são abertos, formando, entre eles, um meio isolante que extingue a centelha, evitando, assim, a queima dos contatos do interruptor.

II. Equipamento de proteção cuja finalidade é conduzir a corrente de carga sob condições nominais e interromper correntes anormais de sobrecarga e de curto-circuito. Pode ser utilizado como dispositivo de seccionamento e, em alguns casos, como dispositivo de manobra.

III. Em disjuntores que possuem carregamento da mola hidráulico, utiliza-se óleo para alimentação do seu sistema de fechamento e seccionamento de seus contatos, não havendo óleo como elemento interno de isolamento de contatos.

Está(ão) correta(s) a(s) afirmativa(s)

No que se refere a recursos de proteção e segurança, o relé de proteção é um dispositivo por meio do qual um equipamento elétrico é operado quando se produzem variações nas condições desse equipamento ou do circuito em que ele está ligado, ou em outro equipamento, ou circuito associado. Outras normas definem o relé de proteção como um dispositivo cuja função é: detectar falhas nas linhas ou equipamentos, perceber perigosas ou indesejáveis condições do sistema e iniciar convenientes manobras de chaveamento ou dar aviso adequado. Diante do exposto, analise.

I. Quanto à forma de conexão do elemento sensor: direto no circuito primário e através de redutores de medida. Quanto ao tipo de fonte para atuação do elemento de controle: corrente alternada e corrente contínua.

II. Quanto ao tipo da grandeza de atuação: corrente, tensão, potência, frequência, pressão, temperatura etc. Quanto ao tipo construtivo: eletromecânicos (indução), mecânicos (centrífugos), eletrônicos (fotoelétricos), estáticos (efeito Hall) etc.

III. Quanto ao posicionamento dos contatos (com circuito desenergizado): normalmente aberto (NA) e normalmente fechado (NF) e sua aplicação: máquinas rotativas, máquinas estáticas, linhas aéreas ou subterrâneas e aparelhos em geral.

Está(ão) correta(s) a(s) afirmativa(s)

Os eixos das bombas são conectados aos eixos dos seus respectivos acionadores através de acoplamentos, exceto para bombas muito pequenas, de projeto compacto, cujo impelidor é montado na extensão do eixo do acionador. Sobre acoplamentos de bombas, é INCORRETO afirmar que

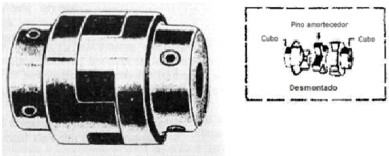

Observe a imagem de um acoplamento de uma determinada bomba hidráulica — as luvas possuem ressaltos que se encaixam e, entre elas, é colocada uma peça amortecedora.

Este tipo de acoplamento é identificado como

Admite-se um tanque quadrado para fins de arrefecimento de duas máquinas operatrizes — máquina “A” e máquina “B” — utilizando água à temperatura média de 22ºC que comporta um volume total de 30 m³. Neste tanque, são instaladas quatro válvulas automáticas independentes, sendo duas em sua parte superior e as demais em sua parte inferior, entrada do tanque e saída para alimentação das máquinas. Sabe-se que em operação normal de trabalho com todas as válvulas abertas, o tanque permanece cheio. Considere que:

• Das válvulas de alimentação do tanque (superiores): uma delas, quando totalmente aberta, completa o tanque em cinco horas, e a outra completa em três horas, operação válida para funcionamento individual e válvulas de saída fechadas; e,
• Da válvula alimentadora da máquina “A” (inferior): quando o tanque está cheio, a máquina “A” pode consumir todo volume do tanque em 4 horas, na condição das demais válvulas fechadas.

Supondo vazão constante e desprezando perdas, é correto afirmar que
