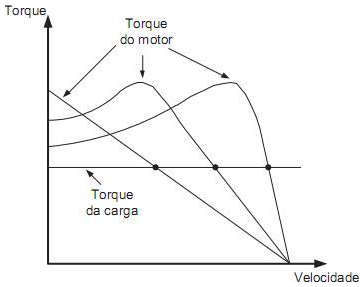

Um motor de indução trifásico de rotor bobinado aciona uma carga cujo torque é constante e a velocidade é variável. A Figura ao lado mostra as curvas torque-velocidade para três pontos de operação do conjunto.

De acordo com as informações apresentadas, a variação de velocidade do motor é feita por

A norma NBR 5410:2004 estabelece as definições pertinentes às instalações elétricas de baixa tensão, que são necessárias para a identificação e determinação dos padrões por ela instituídos.

De acordo com essa norma, qual a definição de um sistema SELV?

Considere as afirmativas abaixo referentes à partida de um motor síncrono.

I - Um motor síncrono pode partir utilizando um conversor eletrônico para reduzir a frequência da tensão de alimentação do estator do motor durante a partida.
II - Um motor síncrono pode partir alimentando o enrolamento de campo com uma fonte de tensão alternada na frequência múltipla da tensão de alimentação do estator do motor durante a partida.
III - Um motor síncrono pode partir com o auxílio de um motor auxiliar, que eleva a rotação da máquina próxima à nominal, antes de realizar a conexão da máquina com a rede elétrica.

Está correto o que se afirma em

De acordo com a NBR 5410:2004, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Considere uma instalação elétrica predial interna à edificação que contém em seu projeto um trecho contínuo e retilíneo de tubulação com possibilidade de colocação de caixa intermediária, caso necessário.

Para essa situação, segundo a referida norma, qual o comprimento máximo, em metros, permitido para o trecho contínuo e retilíneo de tubulação?

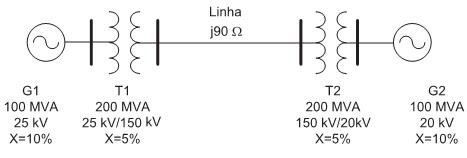

A Figura acima mostra, parcialmente, o diagrama unifilar de um sistema elétrico de potência. Os geradores estão operando em suas tensões nominais e a diferença angular entre suas tensões é de 30º .

O valor, em MW, da potência transmitida pela linha é

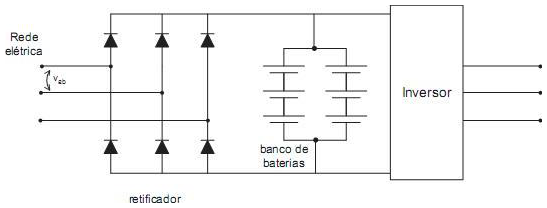

A Figura acima mostra, de forma simplificada, o circuito de um sistema No-break. Quando a rede elétrica está operando normalmente, a tensão de linha de entrada é dada por v_ab (t) = 100πcos(ωt), e o banco de baterias é recarregado pelo retificador com uma tensão, cujo valor médio é 10% superior ao valor da tensão do banco.

De acordo com as informações apresentadas, o valor, em volts, da tensão do banco de baterias é

A Figura acima ilustra um circuito composto de uma fonte de tensão contínua e resistores. Os valores conhecidos da tensão da fonte e das resistências estão dispostos na própria Figura.

Qual deve ser o valor, em ohms, da resistência R para que a corrente no resistor de 15 Ω seja nula (I = 0 A)?

Em uma indústria há 5 baterias disponíveis para uso com as seguintes especificações: 12 V/ 25 Ah, 12 V/ 55 Ah, 12 V/ 80 Ah, 12 V/ 100 Ah e 12 V/ 125 Ah. Considere a tensão nos terminais de cada bateria constante enquanto houver energia para suprimento nas mesmas. Deseja-se escolher a bateria de menor capacidade capaz de alimen- tar um conjunto de cargas formado por uma carga de 20 W e outra carga de 10 W. A carga de 20 W permanecerá ligada durante 15 horas e a carga de 10 W permanecerá ligada durante 8 horas.

Qual a bateria que deve ser escolhida para atender às especificações desejadas?

Para o dimensionamento do sistema de aterramento de uma instalação elétrica, utilizou-se o método de Wenner para medir a resistividade do solo, o qual é homogêneo. A resistência medida pelo megger é de 20 Ω, quando a distância entre as hastes adjacentes de seus eletrodos é de 16 metros.

O valor, em Ω.m, da resistividade desse solo é

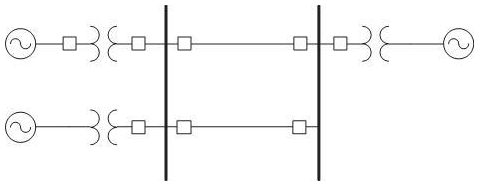

A Figura acima mostra parcialmente o diagrama unifilar de um sistema de potência, juntamente com o sistema de proteção.
O número de zonas de proteção desse sistema é
