A Figura acima mostra um transformador monofásico ideal que foi conectado como autotransformador para alimentar uma carga de 120 kVA com tensão igual a 3000 V. As polaridades dos enrolamentos do transformador, assim como os sentidos das correntes I ₁ , I ₂ e I ₃ estão apresentados na própria Figura.

Qual o módulo da corrente I₃ , em ampères?

A classificação de áreas é importante para a instalação de equipamentos adequados aos ambientes em que vão operar, garantindo a funcionalidade dos mesmos e a segurança das pessoas e da instalação. Um equipamento elétrico com identificação de Zona 1, Ex foi especificado para uma determinada área de operação.

Essa identificação indica que o equipamento é destinado para uso em área

Os dispositivos Diferenciais Residuais (DR) são utilizados em conjunto com os sistemas de aterramento para a proteção das pessoas contra choques elétricos e ainda para a proteção das instalações contra correntes de fuga.

Qual o efeito causado pelas correntes de fuga em um circuito elétrico protegido que provoca a atuação do dispositivo DR (abertura do circuito elétrico protegido)?

Uma instalação elétrica possui uma potência aparente de 5.000 VA, com fator de potência igual a 0,6 indutivo. Deseja-se instalar um banco de capacitores de forma a obter-se um fator de potência resultante igual a 0,8 indutivo, sem que se altere a potência ativa consumida da instalação.

Qual deve ser a potência reativa do banco de capacitores, em volt-ampère reativo, de forma a obter-se o resultado desejado?

Um motor de indução trifásico de 4 polos é alimentado pela rede elétrica cujo valor rms da tensão de fase-neutro é 220 e a frequência é de 60 Hz. A corrente de fase drenada pelo motor é de 10π A com um fator de potência de 0,95 indutivo. Desconsiderando quaisquer tipos de perdas, e sabendo-se que o escorregamento do motor é 5% em condição nominal de operação, então, para essa condição, o valor, em N.m, do torque mecânico no eixo desse motor é

A potência ativa da carga indutiva de uma indústria é de 1.000 kW, e o ângulo da impedância equivalente da carga por fase é de 45º. Para atender às normas vigentes, o fator de potência deve ser corrigido para 0,92 indutivo.

O valor, em kVAr, da potência total do banco de capacitores a ser utilizado para corrigir esse fator de potência para o valor desejado é

Em uma subestação de média tensão, o comprimento total de todos os condutores horizontais da malha de terra é de 1.250 m. A resistividade aparente do solo é de 250 Ω.m.

Considerando que o raio do círculo equivalente à área dessa malha é igual a 25 m e que a malha está enterrada a uma profundidade inferior a 25 cm, de forma a ser possível desconsiderar essa profundidade, então, o valor, em ohms, da resistência de aterramento dessa malha é

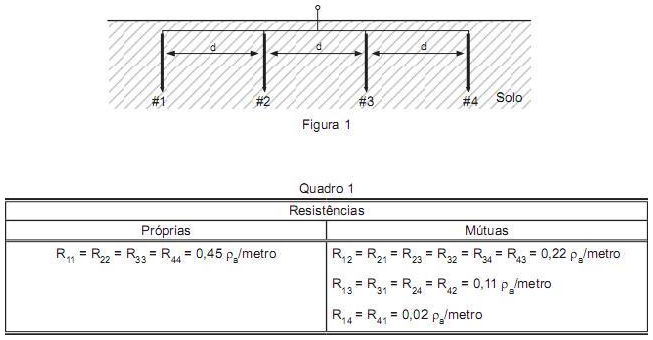

O aterramento elétrico de uma instalação é feito por um conjunto de 4 hastes enterradas verticalmente e alinhadas, conforme mostrado na Figura 1. No Quadro 1, as resistências próprias e mútuas do sistema são apresentadas em função da resistividade aparente do solo ρ_a .

a Supondo que ρ_a = 425 Ω.m , então, o valor, em ohms, da resistência equivalente desse sistema de aterramento é

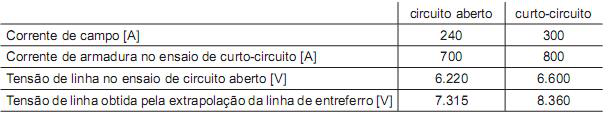

Ao calcular a reatância síncrona saturada desse motor síncrono, o engenheiro obteve o valor de 0,8 p.u., utilizando como valores de base do sistema os valores nominais do motor síncrono.

Qual o valor dessa reatância em ohms por fase?

Um técnico de instalações elétricas está realizando um serviço de instalação de uma luminária em um ambiente de cozinha industrial, quando constata cheiro de gás, proveniente de um possível vazamento de gás de cozinha.

Nessa situação, o técnico deve
