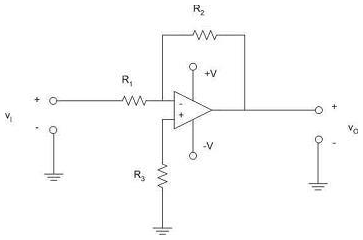

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Um amplificador operacional típico possui ganho de malha aberta baixo, na ordem de 10 vezes.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse circuito, a corrente que percorre o resistor R₁é praticamente a mesma que percorre o resistor R₂.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Os níveis de saturação da tensão de saída desse circuito dependem dos níveis de tensão de alimentação +V e -V.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse amplificador de tensão, utiliza-se um procedimento de realimentação positiva.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No circuito do amplificador de tensão mostrado, a corrente que atravessa o resistor R₃ é muito baixa, podendo ser desprezada em aplicações típicas.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Em malha aberta, a largura de banda de um amplificador operacional típico, como o 741, é muito alta, da ordem de dezenas de MHz.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

O amplificador operacional mostrado deve apresentar alta impedância de entrada e baixa impedância de saída.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No amplificador de tensão mostrado na figura, o ganho de tensão é igual a R₁/R₂

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

O amplificador de tensão mostrado apresenta inversão de fase, ou seja, a tensão de saída tem sinal contrário ao sinal de entrada.

Normalmente quando se utilizam sensores resistivos como, por exemplo, termistores e extensômetros (strain gauges), utiliza-se como circuito de condicionamento de sinais uma ponte resistiva, que traduz variação de resistência em variação de tensão. No circuito ilustrado acima, a ponte resistiva tem um sensor caracterizado pela resistência R_S. A tensão de alimentação é constante e igual a +V, em relação à referência. A tensão de saída é indicada por v₀.

A respeito desse circuito, julgue os itens a seguir.

A tensão no nó entre R₁ e R₃, em relação à referência do circuito (terra), independe da resistência apresentada pelo sensor.
