Considere um sinal \( x(t) \) gerado por um radar que utiliza técnicas de compressão de pulso. O sinal \( x(t) \) do tipo chirp gerado no radar possui a seguinte expressão geral:

\( x(t)=\Pi (2 \times 10^5 t)cos(6\pi \times 10^6 t + \pi \times 10^{11}t^2) \),

em que a função retangular é definida como: \( \Pi(x)=\begin{cases} 1,|x|<1/2\\0,|x|>1/2 \end{cases} \)

O argumento da função trigonométrica de um sinal do tipo chirp define o seu tipo de modulação em frequência, que pode ser linear ou não-linear.

A largura de banda de varredura de um sinal chirp é a diferença entre as frequências instantâneas no final e no início do pulso.

A largura de banda de varredura de \( x(t) \) é igual a

A atenuação por formações meteorológicas possui um papel fundamental no funcionamento de radares meteorológicos. A atenuação do sinal radar por nuvens é devido, em sua maior parte, à concentração de partículas de água e gelo que possuem raios menores do que 100 micrômetros. Para comprimentos de onda maiores do que 0,5 cm, a atenuação é igual a KDM, onde K₁ é o coeficiente de atenuação cuja unidade é dB/(km.g/m³) e M é a

concentração de água líquida na nuvem, em g/m³.

A tabela abaixo apresenta valores de K₁ para diferentes temperaturas e comprimento de onda do sinal radar.

Temperatura (°C)	Comprimento de onda (cm)
	0,9	1,24	1,8	3,2
20	0,647	0,311	0,128	0,0483
10	0,681	0,406	0,179	0,0630
0	0,99	0,532	0,267	0,0858

Com base nos dados apresentados, a atenuação do sinal radar por nuvens é

A esfera metálica é um tipo de alvo muito utilizado na calibração de equipamentos de medidas de seção transversal de radar e como elemento básico para a decomposição de alvos complexos. A seção reta radar monostática de duas esferas distantes entre si pode ser representada pela equação a seguir, onde \( l \) é a distância entre duas esferas, \( \lambda \) é o comprimento de onda, \( \theta \) é o ângulo de observação em relação à normal que interliga as duas esferas, \( \sigma_0 \) é a seção transversal monostática de uma esfera metálica e \( \sigma^r \) é a seção transversal monostática das duas esferas espaçadas entre si de \( l \).

\( \dfrac{\sigma_r}{\sigma_o}=2[1+cos(\dfrac{4\pi l}{\lambda}sin \theta)] \)

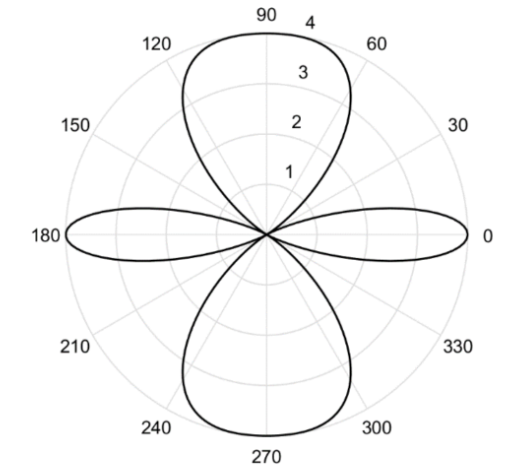

O gráfico a seguir é a representação polar de \( \dfrac{\sigma_r}{\sigma_o} \) em função do ângulo \( \theta \) de duas esferas de raio 0,5 cm e distantes entre si de 2,5 cm.

A frequência na qual a curva acima foi obtida, em GHz, é igual a

As imagens-radar apresentam vantagens e desvantagens de uso em relação a imagens-ópticas. Nesse contexto, assinale a opção que contém somente vantagens do uso dos radares imageadores em relação aos sensores ópticos.

A calibração radio-métrica de imagens-radar é, por vezes, necessária, visando propiciar uma melhor interpretação visual. Sobre esse procedimento, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Baseia-se na correlação positiva entre a potência dos sinais de retorno e os valores dos níveis de cinza dos pixels.
( ) Pode ser aplicada de maneira relativa ou absoluta, dependendo se é feita comparando-se com outras imagens adquiridas em outras condições ou se considerada somente a própria imagem, respectivamente.
( ) Para a sua realização, pode ser considerado também a existência do ruído termal existente.

As afirmativas são, respectivamente,

O imageamento por radar apresenta características inerentes ao modo ativo de aquisição, implicando vantagens e desvantagens no uso desses sensores imageadores.

Nesse contexto, assinale a opção que indica corretamente as características desse tipo de imageamento.

A conversão slant to ground range é um procedimento bastante necessário no processamento digital de imagens-radar.

Sobre essa técnica, assinale a afirmativa correta.

Sobre a polarização dos sinais de onda emitidos e recebidos pelas antenas-radar, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Alvos superficiais horizontais, tais como regiões de solo exposto, contribuem para maior retroespalhamento quando interagem com sinais emitidos em polarização horizontal.
( ) Árvores são exemplos de alvos que possuem a capacidade de despolarizar um sinal de onda emitido por antena-radar.
( ) A refletividade de corpos d’água depende do plano de polarização da onda incidente.

As afirmativas são, respectivamente,

A potência recebida pelas antenas-radar após o retroespalhamento causado pelos alvos imageados é uma das variáveis físicas envolvidas na modelagem matemática explicitada em uma equação-radar. Nesse contexto, analise as afirmativas a seguir.

I. A propriedade física da refletividade total de alvos especulares permite a obtenção de sinais retroespalhados mais potentes.
II. A propriedade física da refletividade é significativamente observada em corpos d’água extensos, devido ao comportamento especular.
III. A rugosidade de alvos contribui para sinais retroespalhados mais potentes.

Está correto o que se afirma em

Assinale a opção que melhor justifica o método utilizado em campo para auxílio ao processo de geocodificação de imagens-radar.
