Questões do Concurso INPI - CESPE / CEBRASPE

88844 Ano: 2006
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

Enunciado 3575693-1

D.M. Lima Filha. Projetos de instalações elétricas prediais. 4.ª ed. Érica, 1997, p. 70 (com adaptações).

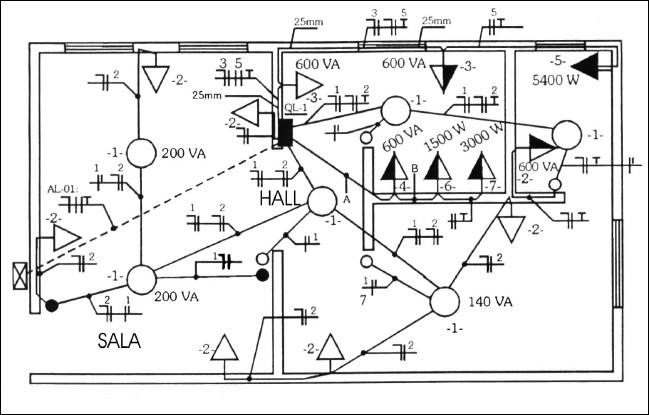

Considerando a figura acima, que apresenta a planta baixa com os esquemas elétricos de uma instalação residencial em baixa tensão, projetada atendendo às normas pertinentes ao assunto, assinale a opção correta.

A

Todas as tomadas baixas nessa instalação apresentam fio terra ou de proteção.

B

Na instalação, consta um eletroduto embutido no piso interligando a caixa de passagem de embutir ao quadro de distribuição de embutir.

C

De acordo com o esquema elétrico indicado na figura, a lâmpada central, do hall de circulação, é comandada por interruptor four-way.

D

Nessa instalação, o circuito número 5, é composto por condutores com seção de área igual a 1,5 mm².

E

As duas lâmpadas da sala são comandadas adequadamente por interruptor paralelo (three-way).

Provas

Questão presente nas seguintes provas

88843 Ano: 2006
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

A tensão em um sistema elétrico de distribuição está sujeita a variações perceptíveis, podendo ser variações lentas ou rápidas, como é o caso de flicker. Entre os dispositivos cujas cargas demandadas podem provocar oscilações de tensão, não se inclui

Provas

Questão presente nas seguintes provas

88842 Ano: 2006
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

Enunciado 3575691-1

Considerando que !$ \omega !$ seja a freqüência angular, a resposta em freqüência do sistema esquematizado na figura acima pode ser corretamente expressa por

Provas

Questão presente nas seguintes provas

88841 Ano: 2006
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

Transdutores são dispositivos com capacidade de transformar uma forma de energia em outra. Essa propriedade é muitas vezes empregada para a realização de atuadores e de sensores. Com relação a esses dispositivos, assinale a opção correta.

A

Os termopares são construídos com dois materiais semicondutores, sendo um do tipo P e outro do tipo N. Esse tipo de sensor tem coeficiente de temperatura negativo.

B

Termistores são construídos com materiais cuja resistência varia com a temperatura. Existem termistores dos tipos NTC, com coeficientes de temperatura negativos, e PTC, com coeficientes de temperatura positivos.

C

Os RTCs são dispositivos que, quando submetidos a algum tipo de força, têm suas dimensões alteradas, fazendo que sua resistência varie. Sua principal aplicação é em sensores de temperatura.

D

Os strain gauges são dispositivos construídos com materiais semicondutores cuja resistência diminui com o aumento da temperatura, sendo, portanto, usados predominante para medida de temperatura.

E

Aplicados tipicamente em microfones, os dispositivos Peltier são construídos com materiais orgânicos com propriedades piezelétricas que, quando submetidos a deformação, geram cargas elétricas que podem, posteriormente, ser amplificadas por um amplificador de carga.

Provas

Questão presente nas seguintes provas

88840 Ano: 2006
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

!$ x !$	!$ y !$	!$ z !$	!$ s !$
0	0	0	1
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	0

A tabela acima ilustra uma função lógica, em que as entradas são as variáveis !$ x !$, !$ y !$ e !$ z !$, e a saída corresponde à variável !$ s !$. Assinale a opção que contém a expressão booleana mínima, na forma soma de produtos, correspondente a essa função lógica.

Provas

Questão presente nas seguintes provas

88839 Ano: 2006
Disciplina: Engenharia Elétrica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

Enunciado 3575688-1

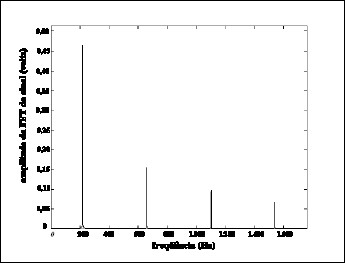

Um engenheiro gravou e digitalizou a 44 kHz um trecho de 3 s de uma nota musical que foi executada de forma contínua em um instrumento musical e, em seguida, usou a transformada rápida de Fourier para fazer a análise espectral da nota. Uma parte do espectro de amplitude encontrado está ilustrado na figura acima.

Com relação a essa situação hipotética, assinale a opção correta.

A

O sinal mostrado é típico de um diapasão, que gera um tom simples, sem harmônicos.

B

Se o sinal fosse mostrado no domínio do tempo, ele teria a forma exata de uma onda senoidal.

C

Em geral, se o número de amostras usadas no cálculo da transformada de Fourier for igual a uma potência de 2, então não poderá ser usada a transformada rápida de Fourier, sendo então obrigatório o uso da transformada discreta de Fourier, cujo tempo de cálculo é muito maior.

D

O sinal mostrado foi obtido com a transformada rápida de Fourier, cujo resultado é igual ao obtido pela decomposição por transformada wavelet discreta com função Daubechies 4.

E

O sinal contém um tom fundamental e diversos harmônicos em múltiplos ímpares da freqüência fundamental.

Provas

Questão presente nas seguintes provas

88838 Ano: 2006
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP10
Provas ×

Enunciado 3575687-1

A figura acima mostra um circuito eletrônico que utiliza amplificadores operacionais. Nesse circuito, a tensão de saída — !$ \nu_s(t) !$ — se relaciona com as tensões de entrada — !$ \nu_1(t) !$ e !$ \nu_2(t) !$ — por

Provas

Questão presente nas seguintes provas

88837 Ano: 2006
Disciplina: Engenharia Civil
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP14
Provas ×

Projetos de Edificações

Enunciado 3575686-1

Internet: <www.ufrgs.br/destec/DESTEC LIVRO/paginas/110.htm>.

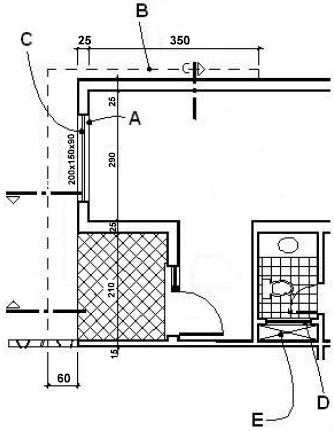

A figura acima mostra um detalhe em planta de parte de uma edificação. Com base na interpretação das informações constantes nesse projeto gráfico, assinale a opção que apresenta associação correta entre a representação gráfica e a estrutura física indicada.

Provas

Questão presente nas seguintes provas

88836 Ano: 2006
Disciplina: Engenharia Civil
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP14
Provas ×

No revestimento da fachada de um prédio com cerâmica, devem ser observadas algumas condições tanto construtivas quanto dos materiais empregados. Nesse tipo de revestimento,

A

as argamassas utilizadas para chapisco e emboço são as mesmas utilizadas em paredes que recebem pintura como acabamento.

B

as peças cerâmicas devem ter garras no tardoz das peças (do tipo rabo-de-andorinha).

C

devem ser previstas juntas de movimentação, contudo, a largura pode ser definida em função de aspectos estéticos.

D

quando se utilizam peças cerâmicas de pequenas dimensões (menores que 15 cm × 15 cm), não há necessidade de juntas de dessolidarização.

E

a finalidade do emboço é aumentar a rugosidade superficial e regular a absorção da água.

Provas

Questão presente nas seguintes provas

88835 Ano: 2006
Disciplina: Engenharia Civil
Banca: CESPE / CEBRASPE
Orgão: INPI

Provas:

Pesquisador do INPI - AP14
Provas ×

Dimensionamento de Estruturas de Concreto Armado

Com relação às características de diversos tipos de lajes de concreto, assinale a opção correta.

A

Lajes de caixão perdido apresentam reduzida inércia se comparadas com a laje tradicional construída com a mesma quantidade de material.

B

As lajes treliçadas são compostas por vigotas de concreto simples, enchimento de isopor e uma cobertura de concreto feita in loco.

C

A laje cogumelo, ou lisa, é constituída de placas estruturais pré-fabricadas apoiadas diretamente sobre os pilares da construção e que, por isso, dispensam o uso de vigas de apoio.

D

Os painéis laje de concreto podem ser empregados unicamente sobre alvenarias autoportantes e não necessitam de escoramento e formas durante a construção.

E

Nas lajes nervuradas, o aproveitamento da resistência consiste no afastamento do concreto da zona tracionada e na concentração desse material nas zonas comprimidas.
