Um enlace de comunicação via rádio, que utiliza antena dipolo de meio comprimento de onda, na transmissão e na recepção, está instalado em um ambiente que pode ser considerado como espaço livre. O transmissor opera na freqüência de 150 MHz e libera 1 kW para a antena, cujo ganho é igual a 1,64. A antena receptora está a uma distância de 5 km do transmissor.

Nas condições de operação apresentadas e desconsiderando todas as perdas de casamento, assinale a opção correta, com relação ao enlace mencionado.

A figura acima ilustra o diagrama de onda estacionária de tensão ao longo de uma linha de transmissão, sem perdas, de dois condutores, que está conectada a uma carga de impedância Z_L e é excitada por uma fonte cossenoidal de freqüência f₀. Considerando que o dielétrico que separa os dois condutores da linha seja o ar, julgue os itens a seguir.

I O coeficiente de onda estacionária na linha é inferior a 1,5.

II A fonte de excitação da linha tem freqüência f₀ superior a 500 MHz.

III O módulo do coeficiente de reflexão calculado em um plano transversal à linha em z = -0,65 m é maior que o módulo do coeficiente de reflexão em um plano transversal à linha em z = -0,9 m.

IV A carga é indutiva.

V As informações da figura juntamente com o valor da impedância característica da linha de transmissão são suficientes para se projetar um circuito de casamento entre a linha e a carga.

Estão certos apenas os itens

Uma fonte discreta sem memória tem um alfabeto de 4 símbolos cujas probabilidades de ocorrência são apresentadas na tabela a seguir.

Para reduzir a quantidade de bits despendida com a representação dos dados gerados por essa fonte, é usada a codificação de Huffman e c₁, c₂, c₃ e c₄ são as palavras-código binárias usadas para representar s₁, s₂, s₃ e s₄, respectivamente.

Considerando essas informações, assinale a opção que contém um código de Huffman correto para essa fonte e o valor da eficiência !$ \eta !$ desse código.

Relativamente a técnicas de compressão de sinais ou de dados, assinale a opção correta.

Determinado sistema converte sinais de áudio monofônico para o formato digital usando o esquema PCM com quantizador uniforme. O quantizador tem 1.024 níveis de quantização e a taxa de bits na saída do sistema PCM é de 200 kbps. Para que não ocorra o fenômeno denominado aliasing, os sinais de áudio devem passar por um filtro passa-baixas anti-aliasing antes de serem amostrados.

Com base nos dados apresentados, entre as opções a seguir, assinale aquela que apresenta o melhor valor para a freqüência de corte do filtro passa-baixas anti-aliasing citado acima.

Em relação aos conceitos e às técnicas de comutação e de sinalização em sistemas de comunicação, assinale a opção incorreta.

Julgue os itens a seguir relativos a conceitos e técnicas de multiplexação e de múltiplo acesso.

I Em um sistema móvel CDMA (code-division multiple access) embasado em DS-SS (direct sequence spread spectrum), o controle dinâmico e automático da potência de transmissão das estações móveis pode resultar em aumento do número de usuários que podem acessar simultaneamente o sistema.

II Em um sistema móvel TDMA (time division multiple access), deve haver sincronização entre as estações móveis que estão transmitindo para determinada estação radiobase. Nos sistemas móveis FDMA (frequency division multiple access) e CDMA/DS-SS, essa sincronização é desnecessária.

III Por permitir a multiplexação estatística de diversos fluxos de dados, a técnica de multiplexação CDM (code-division multiplexing) é mais eficiente que as técnicas FDM e TDM, que permitem apenas esquemas de multiplexação determinística.

IV Na hierarquia de multiplexação digital denominada SDH (synchronous digital hierarchy), cada nó da rede de comunicação tem seu próprio relógio e qualquer variação entre esses relógios causa, em princípio, perda de sincronização, que é evitada pelo uso da técnica de justificação ou ajuste do número de bits transmitido (bit stuffing).

V As hierarquias-padrão TDM têm, em seu primeiro nível de multiplexação, o sistema E1 ou o T1. No Brasil, a hierarquia adotada tem, em seu primeiro nível, o sistema E1, cuja taxa de bits de saída (ou de transmissão) é de 2,048 Mbps.

Estão certos apenas os itens

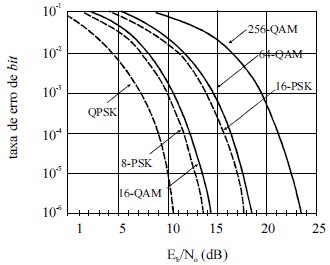

Considere que se deseje escolher uma técnica de modulação para um sistema de comunicação que deverá ter capacidade de transmissão de 1 Mbps e taxa de erro de bit de, no máximo, 10^–6 na saída do demodulador. A banda de transmissão disponível tem largura de 350 kHz e o canal é do tipo AWGN (additive white gaussian noise). Na entrada do demodulador, a densidade espectral de potência do ruído é igual a N₀/2 W/Hz, sendo a razão P_s/N₀ de 75 dBHz, em que P_s é a potência média do sinal modulado. Considere, ainda, que a largura da faixa de freqüência ocupada — B_T — por um sinal modulado M-PSK ou M-QAM é !$ B_T = (1 + \alpha)R_s !$, em que !$ \alpha !$ = 0,2 é o fator de decaimento (rolloff) da formatação espectral do tipo cosseno levantado a ser usada e R_s é a taxa de transmissão de símbolos, em símbolos por segundo; e que a taxa de erro de bit na saída de um demodulador M-PSK ou M-QAM é dada pelas curvas de desempenho mostradas no gráfico acima, em que E_b é a energia média por bit na entrada do demodulador.

Com base nessas informações, assinale a opção correspondente à tecnica de modulação que atende aos requisitos do projeto apresentado no texto.

Considere que se deseje projetar um enlace de rádio para transmitir, até uma central de controle, uma portadora modulada por um sinal de vídeo, preto-e-branco, gerado por uma câmera de vigilância. Considere, ainda, B_v a largura da faixa de freqüência ocupada pelo sinal de vídeo e B_T a largura da banda de transmissão requerida. A partir dessas informações, assinale a opção correta.

Um sistema de múltiplo acesso utiliza a tecnologia TDMA (time division multiple access) e permite que até 10 usuários por portadora comuniquem-se simultaneamente com uma estação radiobase. Os sistemas de transmissão utilizados pelos usuários têm eficiência espectral de 2 bps/Hz e uma faixa de freqüência com largura de 5 MHz por portadora é utilizada para as transmissões das estações remotas para a estação radiobase. O comprimento dos quadros (ou frames) é de 1 ms, isto é, o intervalo entre os inícios de duas transmissões consecutivas de determinada estação remota é de 1 ms. As janelas (slots) de tempo individuais usadas pelas estações remotas têm o mesmo comprimento, existe um intervalo de guarda de 1 μs entre quaisquer duas janelas consecutivas e os sinais transmitidos ocupam toda a faixa de transmissão disponível.

Com relação ao sistema acima descrito, a capacidade bruta de transmissão disponível por portadora para cada estação remota é igual a
