A figura precedente apresenta o diagrama unifilar simplificado de um sistema elétrico em que G é um gerador síncrono trifásico de 100 MVA, 13,8 kV, 60 Hz; T é um transformador trifásico com tensão nominal de 13,8 kV no primário e de 500 kV no secundário, potência aparente nominal de 100 MVA e reatância de dispersão igual a 10% na base dos valores nominais do equipamento; LT são duas linhas de transmissão pequenas, com 50 km, e que podem ser representadas pela reatância em série com a resistência; e D é a carga, que representa um sistema de distribuição cujos alimentadores têm uma tensão nominal de 13,8 kV. A variação da carga ao longo do dia pode ser descrita por dois patamares: carga leve (40 MVA, fator de potência 0,9 indutivo) e carga pesada (80 MVA, com o mesmo fator de potência).
A partir das informações precedentes, julgue os itens a seguir.
As perdas na linha de transmissão na situação de carga pesada será aproximadamente igual ao dobro das perdas na mesma linha na situação de carga leve.
Provas
A figura precedente apresenta o diagrama unifilar simplificado de um sistema elétrico em que G é um gerador síncrono trifásico de 100 MVA, 13,8 kV, 60 Hz; T é um transformador trifásico com tensão nominal de 13,8 kV no primário e de 500 kV no secundário, potência aparente nominal de 100 MVA e reatância de dispersão igual a 10% na base dos valores nominais do equipamento; LT são duas linhas de transmissão pequenas, com 50 km, e que podem ser representadas pela reatância em série com a resistência; e D é a carga, que representa um sistema de distribuição cujos alimentadores têm uma tensão nominal de 13,8 kV. A variação da carga ao longo do dia pode ser descrita por dois patamares: carga leve (40 MVA, fator de potência 0,9 indutivo) e carga pesada (80 MVA, com o mesmo fator de potência).
A partir das informações precedentes, julgue os itens a seguir.
O valor da reatância de dispersão do transformador, quando referido ao seu lado de alta tensão, é igual a 250 Ω.
Provas

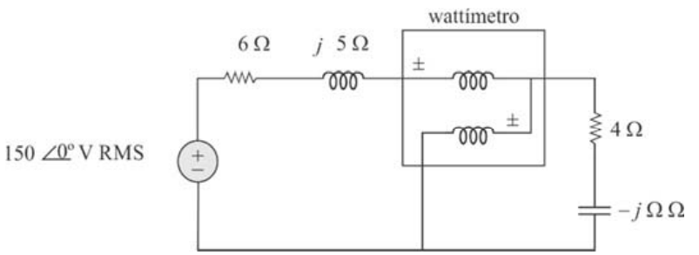

Tendo como referência o circuito elétrico precedente, cujos parâmetros estão apresentados no domínio da frequência, julgue os itens seguintes.
A potência elétrica medida pelo wattímetro é superior a 600 W.
Provas
Tendo como referência o circuito elétrico precedente, cujos parâmetros estão apresentados no domínio da frequência, julgue os itens seguintes.
A corrente RMS (IRMS) que flui pela impedância de (4 - j3) Ω é igual a IRMS = !$ \dfrac{150}{4-j3} !$ A.
Provas
Tendo como referência o circuito elétrico precedente, cujos parâmetros estão apresentados no domínio da frequência, julgue os itens seguintes.
Se, em lugar do wattímetro, fosse utilizado um varímetro, a leitura deste aparelho seria inferior a 600 VA.
Provas
A respeito dos instrumentos de medidas elétricas e das grandezas físicas, julgue os itens a seguir.
Para se ampliar a capacidade de medição de um osciloscópio, é correto utilizar pontas de prova que recebam parte da tensão aplicada; por exemplo, pontas de prova com relação 10:1.
Provas
Julgue os próximos itens, a respeito de variáveis elétricas, potência e energia.
Em um sistema elétrico trifásico equilibrado, as tensões de fase são iguais em magnitude e estão defasadas entre si por 120º.
Provas
Julgue os próximos itens, a respeito de variáveis elétricas, potência e energia.
Considerando-se a representação fasorial de tensão e corrente em um circuito, o fator de potência é definido como o seno da diferença de fase entre a tensão e a corrente na carga, ou seja, é igual ao seno do ângulo da impedância da carga.
Provas
Com relação a técnicas de análise de circuitos e à teoria de circuitos CC e CA, julgue os itens a seguir.
Na análise de circuitos elétricos mediante o uso da técnica de transformações de fontes, é possível se obter o circuito equivalente de Thevenin a partir do circuito equivalente de Norton, e vice-versa.
Provas
Considere que duas correntes elétricas, representadas fasorialmente por \(\dot{I}_1 \ e\ \dot{I}_2\), cheguem a um nó elétrico, originando uma terceira corrente, representada fasorialmente por \(\dot{I}_3 = (3 + j4) A \ e \ \dot{I}_2 = (8 − j6) A\), julgue os itens subsequentes.
Se \( \dot{I_3} \) \( = \dot{I_1}+\dot{I_2}, \) então \( |\dot{I_3}|>12 A.\)
