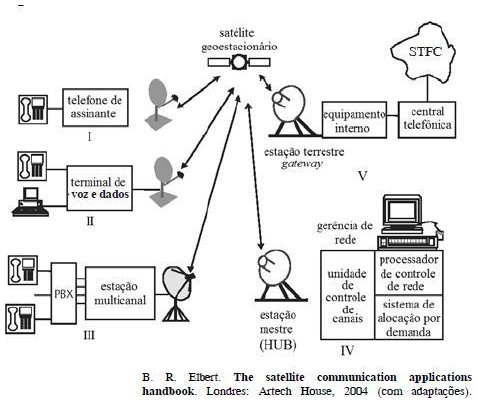

Sistemas via satélite geoestacionário vêm sendo empregados
no estabelecimento de redes de telefonia fixa para interconectar
usuários tanto residenciais quanto empresariais, espalhados em vastas
regiões do globo. Essas redes via satélite permitem conectar usuários
a sistemas de telefonia fixa comutada (STFC), garantindo
flexibilidade e uma relação custo-benefício atraente, principalmente
em países em desenvolvimento ou que possuem grandes áreas a serem
atendidas, como no caso do Brasil. A figura acima ilustra uma rede
que usa tecnologia VSAT (very small aperture terminals) e os seus
principais elementos, que são utilizados no estabelecimento e na
conexão de redes de telefonia fixa via satélite geoestacionário.

Considerando as informações apresentadas e que a rede
VSAT mostrada utilize apenas um transponder de satélite,
julgue os itens seguintes.

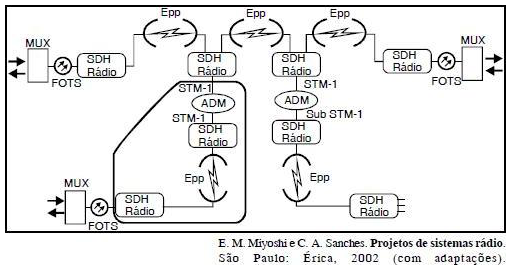

No projeto de uma rede de transporte, foi proposta a
topologia ilustrada na figura acima, em que Epp indica o uso de
enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema
de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes,
relativos ao sistema acima esquematizado e à sua implantação a
partir da topologia proposta.

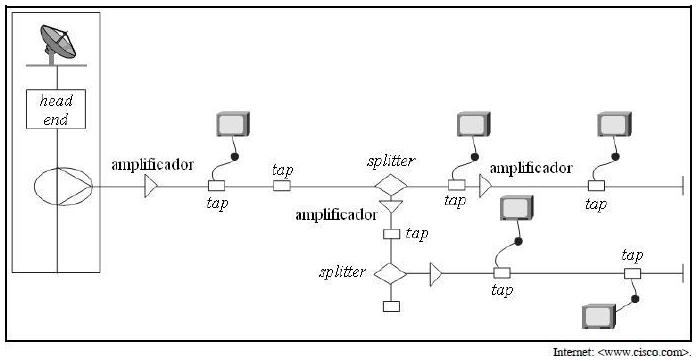

Considerando a figura acima, que ilustra um esquema simplificado de uma rede típica de TV a cabo que utiliza cabo coaxial, julgue
os itens a seguir.

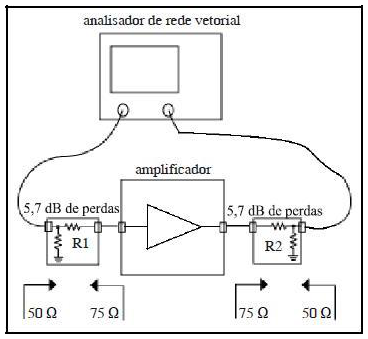

Componentes eletrônicos, a exemplo dos amplificadores empregados em
redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar
o desempenho da comunicação. O analisador de rede vetorial (ARV)
pode ser usado para avaliar os parâmetros desse componente eletrônico,
conforme esquematizado na figura acima. Nesse esquema, as
impedâncias do ARV e de um amplificador sob teste estão indicadas, e,
para o casamento de impedância entre o ARV e o referido amplificador,
empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas
informações, julgue os itens a seguir.

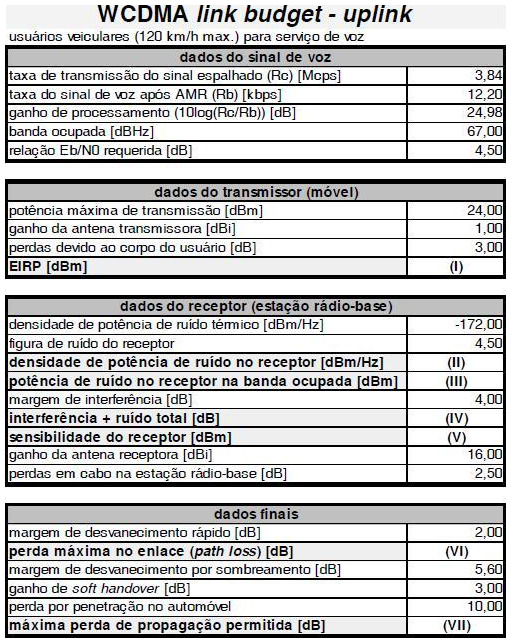

No dimensionamento de sistemas WCDMA, no tocante ao link
budget, diversos parâmetros são utilizados, entre eles a
margem de interferência, a margem de desvanecimento rápido
e o ganho de soft handover. Esses parâmetros diferem do que
usualmente é utilizado em sistemas TDMA-GSM.
Considerando o link budget apresentado na tabela, em que
alguns dados - de I a VII - devem ser determinados, julgue
os itens seguintes.

Sistemas via satélite geoestacionário vêm sendo empregados
no estabelecimento de redes de telefonia fixa para interconectar
usuários tanto residenciais quanto empresariais, espalhados em vastas
regiões do globo. Essas redes via satélite permitem conectar usuários
a sistemas de telefonia fixa comutada (STFC), garantindo
flexibilidade e uma relação custo-benefício atraente, principalmente
em países em desenvolvimento ou que possuem grandes áreas a serem
atendidas, como no caso do Brasil. A figura acima ilustra uma rede
que usa tecnologia VSAT (very small aperture terminals) e os seus
principais elementos, que são utilizados no estabelecimento e na
conexão de redes de telefonia fixa via satélite geoestacionário.

Considere que a potência recebida - P_R, em dBm - em cada
estação terrestre VSAT pertencente ao sistema de comunicação
via satélite geoestacionário ilustrado no texto anterior possa ser
expressa, por meio de uma modelagem clássica, pela relação
P_R = EIRP + G - L_P - L_A - L_G , em que G representa o ganho da
antena de recepção da estação VSAT, em dBi; L_P é o que se denomina
path loss, sendo um valor dado em dB; L_P é a perda devido a
fenômenos atmosféricos, em dB; e L_G corresponde a perdas, em dB,
devido a erros de apontamento entre as antenas do radioenlace
definido entre a estação VSAT e o satélite. Considerando essas
informações, julgue os itens seguintes.
