O SPT é uma das sondagens mais utilizadas no Brasil. É uma sondagem de reconhecimento do solo, criado para coletar amostras. O amostrador de SPT desce através de cravação, deixando um martelo de 65 kg cair 75 cm. O número N, a quantidade de golpes, passou a ser utilizado para obter uma aproximação da resistência do solo.

Em uma sondagem, em determinado trecho do terreno, foram necessários 8 golpes para cravar o amostrador 15 cm no terreno. Em seguida, aplicaram-se 8 golpes para cravar o amostrador mais 15 cm. Foram requeridos 10 golpes, para cravar os últimos 15 cm. O número N apresentado no laudo de sondagem para esse trecho foi igual a

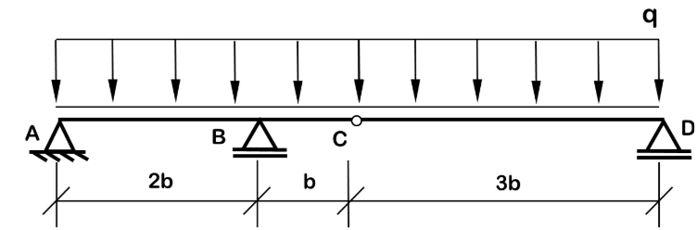

A figura a seguir mostra uma viga Gerber.

Para que essa viga esteja em equilíbrio, o valor do esforço cortante no apoio A deve ser igual a

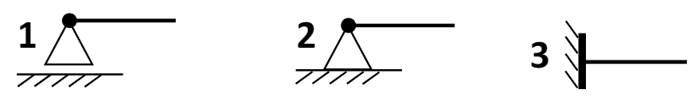

Com respeito à determinação geométrica das estruturas no plano, assinale a opção que caracteriza corretamente os apoios 1, 2 e 3 abaixo.

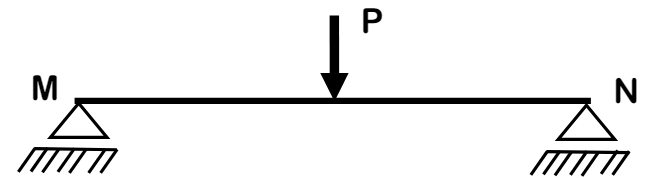

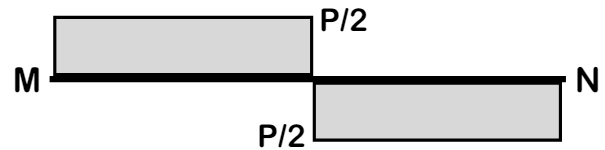

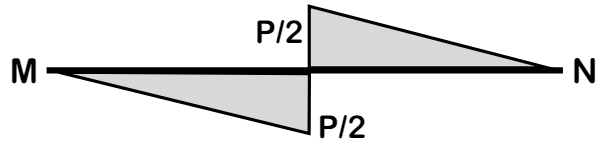

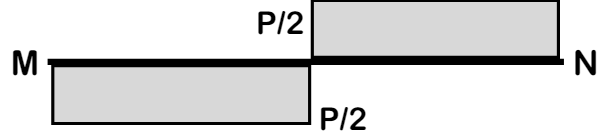

Assinale a opção que melhor representa o Diagrama de Esforços Cortantes da viga biapoiada abaixo.

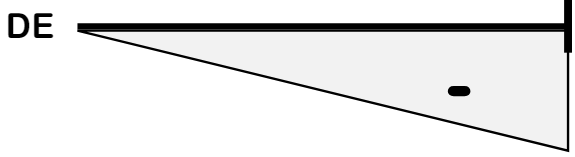

O Diagrama de Esforços Cortantes de uma viga engastada e livre é mostrado abaixo:

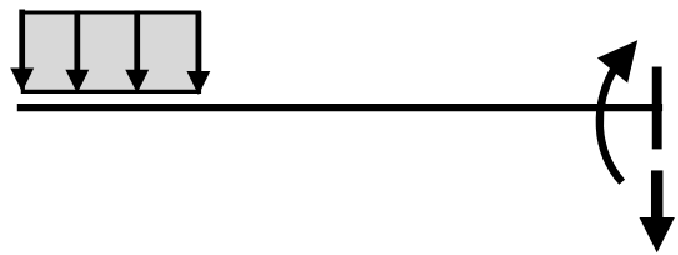

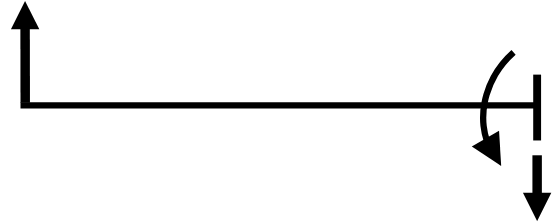

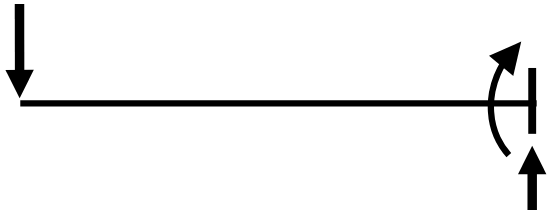

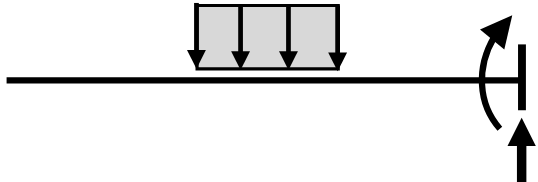

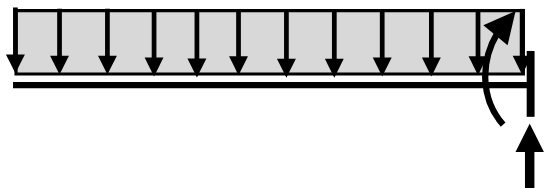

Assinale a opção que melhor representa o diagrama de corpo livre desta viga.

Número que serve para classificar, em dimensões, os elementos de tubulações e que não é objeto de medição nem de utilização para fim de cálculo.

Trata-se de

A figura abaixo mostra esquematicamente a instalação de um dispositivo muito frequente em projetos de edificações.

O esquema acima representa a instalação de

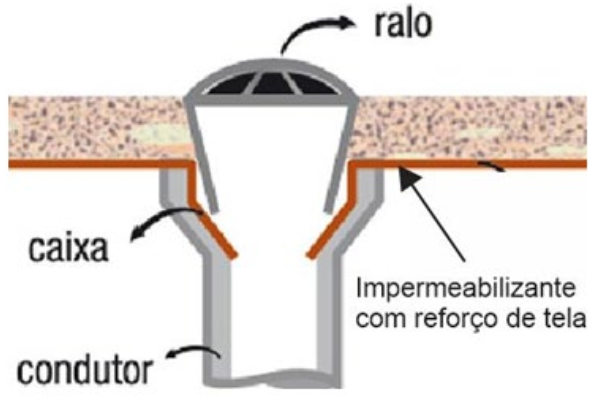

A figura abaixo apresenta um dispositivo muito utilizado em projetos de drenagem de água pluvial em lajes de cobertura.

O dispositivo em detalhe na figura acima é chamado de

Sabe-se que uma obra hipotética de 100 m² consome:

• 10 g de arame recozido nº18 por kg de aço estrutural;

• 18 kg de aço estrutural por m² de construção;

• 2,5 m² de forma de madeira por m² construído;

• 180 g de prego 17x27 por m² de forma de madeira.

Pede-se o peso total de aço estrutural, arame recozido e prego para executar a obra acima descrita.

Esses valores são, respectivamente,

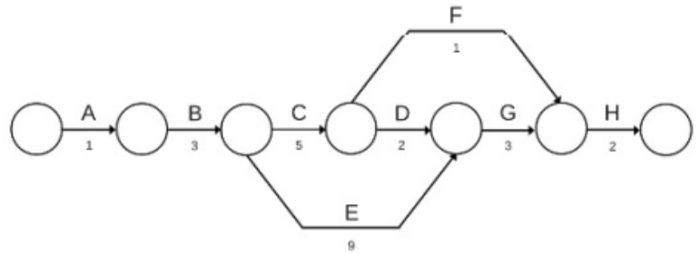

A figura a seguir apresenta um diagrama composto de setas e círculos, onde a setas representam atividades ou serviços, e os círculos, eventos.

O diagrama da figura é denominado
