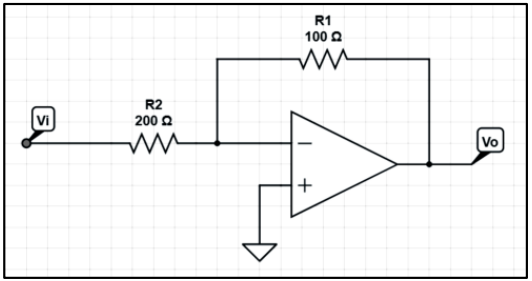

Observe o circuito a seguir:

Se a tensão de entrada Vi for de 3 v, a tensão de saída Vo será, aproximadamente:

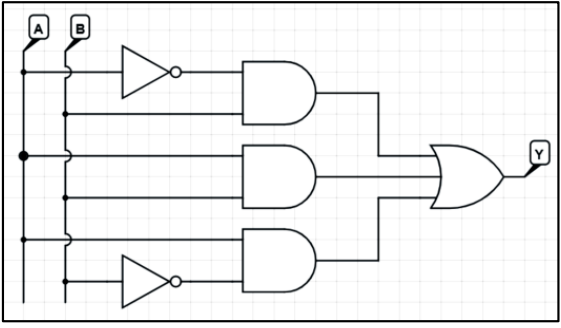

Observe o circuito lógico a seguir:

Considerando a equação simplificada do circuito lógico, assinale a alternativa correta.

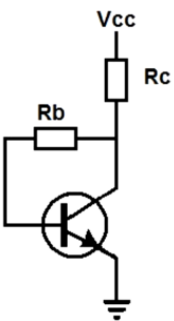

Observe o circuito a seguir:

Considere Vcc = 12 V; Rb = 1 kohm; Rc = 100 ohms; VBE = 0,7V; e, β = 100. Os valores de Ic, VCE aproximados e a condição do transistor são, respectivamente:

Observe a imagem a seguir:

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) É um circuito utilizado para variação de luminosidade de iluminação, denominado Dimmer.

( ) D1 é um DIAC e Q1 é um TRIAC.

( ) O TRIAC funciona apenas em corrente contínua e o seu objetivo no circuito é retificar a corrente alternada, transformando-a em contínua.

( ) O TRIAC dispara por máxima tensão de gatilho, denominada tensão de BreakOver.

( ) O ajuste da iluminação é realizado pelo potenciômetro, que deve ser obrigatoriamente de fio resistivo, dada a potência dissipada.

A sequência está correta em

Observe uma partida estrela triângulo com reversão:

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) O eletricista verificou que, ao atingir 80% da velocidade nominal, o fusível e1 sempre se rompe. Um provável defeito é o contato KY com contatos atracados constantemente e independente do acionamento da bobina.

( ) No diagrama de carga há inversão de duas fases do KD para KE. Se houver a troca de três fases entre si também há reversão.

( ) O ajuste do relé de sobrecarga é realizado pela corrente de fase do motor vezes o fator de serviço.

( ) O desligamento de KY se dá primeiramente pela abertura de K delta contatos 21/22.

( ) Ao realizar o comando de reversão para a esquerda, o motor é desligado. Um provável defeito é o contato Ke contatos 43/44.

A sequência está correta em

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) A planta baixa apresenta um interruptor de duas seções e um interruptor paralelo (3-way).

( ) Observa-se na planta baixa aterramento para todos os pontos de iluminação e para todas as tomadas.

( ) Tem-se seis tomadas de 600 VA e uma tomada de uso especial prevista para ar condicionado.

( ) A bitola do circuito de ar condicionado é de 2,5 mm².

( ) A sala apresenta interruptor 4-way.

A sequência está correta em

Um edifício residencial, com instalação trifásica, possui quarenta apartamentos, cada um com carga monofásica em 220 V igual a 5.000 watts, com instalação apenas de iluminação. A corrente aproximada que passa pelos cabos alimentadores, corretamente dimensionados pelo critério da capacidade de corrente é, de:

Sobre a capacidade de condutores carregados em uma instalação elétrica, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A corrente transportada por qualquer condutor em uma instalação elétrica, durante períodos prolongados em funcionamento normal, deve ser tal que a temperatura máxima para serviço contínuo não seja ultrapassada.

( ) Os dimensionamentos dos condutores são adequados para garantir uma vida útil aos condutores e às suas isolações, submetidos aos efeitos térmicos produzidos pela circulação de correntes de valores iguais à capacidade de condução de correntes, durante períodos prolongados em serviço normal.

( ) Outras considerações sobre a capacidade de condução de correntes dos condutores são: prescrições para proteção contra choques elétricos; proteção contra efeitos térmicos; contra sobrecorrentes; queda de tensão; bem como temperatura limites de terminais de equipamentos.

( ) O dimensionamento sobre a capacidade de condução de correntes independe das características da carga.

( ) Para condutores subterrâneos, a capacidade térmica do solo deve ser levada em consideração.

A sequência está correta em

Considere as imagens sobre ligação a rede do motor de indução trifásico a tensão de cada bobina de um motor de 12 pontas igual a 220 V. Relacione adequadamente as colunas a seguir.

1.

2.

3.

4.

( ) 220 V

( ) 760 V

( ) 440 V

( ) 380 V

A sequência está correta em

“A NR-10 determina que as de trabalho devem ser adequadas às atividades, devendo contemplar a , e influências .”

Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.
