O desenho técnico projetivo terá sempre uma relação entre distância gráfica (D) e distância natural (N), chamada de escala do desenho, que deverá estar de acordo com a norma NBR 8196. Com relação ao uso de escalas em desenho técnico, considere as seguintes afirmativas: 1. Em um esboço cotado, as medidas do objeto não são reproduzidas com exatidão, portanto estarão fora de escala, mas respeitarão as proporções do objeto. 2. Quando se usa escala de redução na execução de um desenho técnico, as dimensões angulares também são reduzidas na mesma proporção que o restante do desenho. 3. Nas representações em escala, as formas dos objetos reais podem sofrer grandes alterações, dependendo da proporção a ser reduzida ou ampliada. 4. Havendo a necessidade do uso de mais de uma escala na folha de desenho, além da escala geral, elas devem estar indicadas junto à identificação do detalhe ou vista a que se referem. Na legenda, deve constar a escala geral. Assinale a alternativa correta.

As barragens em usinas hidrelétricas têm, entre outras, as finalidades de criar uma altura de queda e uma reserva de energia potencial hidráulica. Em relação às barragens de usinas hidrelétricas e aos seus componentes, considere as seguintes afirmativas: 1. Os sistemas de drenos de fundação em barragens têm por objetivo diminuir as subpressões ao longo do contato concreto-rocha ou das descontinuidades do maciço de fundação, que são os caminhos preferenciais de percolação da água. A existência desses drenos aumenta a estabilidade e a segurança das barragens. 2. As comportas de segmento são assim chamadas porque o plano vedante tem a forma de um segmento de cilindro. Os esforços de acionamento dessas comportas correspondem, principalmente, ao peso próprio e ao atrito das vedações laterais, sendo desprezível o atrito nos mancais. 3. A principal vantagem das comportas de segmentos utilizadas em vertedouros é que elas podem ser abertas por abaixamento, o que facilita a manutenção do nível de água na represa exatamente na cota desejada. 4. Para possibilitar a inspeção e eventuais reparos em comportas com o reservatório cheio, podem ser feitas ranhuras nos pilares de sustentação dessas comportas, à montante, onde são inseridas comportas de emergência, chamadas de stop-logs. Assinale a alternativa correta.

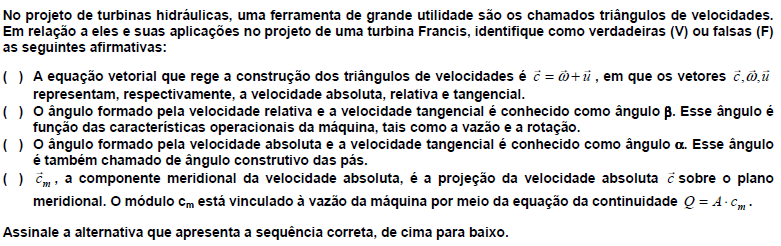

Sistemas de regulação de velocidade de turbinas atuam de forma a manter constante a rotação, mesmo quando ocorrem variações de carga no eixo da turbina. A principal razão para que se mantenha constante a rotação de uma turbina é:

Entre os diversos equipamentos presentes em sistemas abertos com recirculação de água, encontram-se, com muita frequência, as torres de resfriamento. Em relação às torres de resfriamento e sistemas de resfriamento de água, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas: ( ) O sulfeto de hidrogênio (H₂S) é um dos contaminantes atmosféricos da água de resfriamento, proveniente da decomposição de matéria orgânica, de gás residual na queima de derivados de petróleo e de outros rejeitos orgânicos. ( ) A absorção de poluentes atmosféricos quando a água passa pela torre de resfriamento poderá tornar a água mais agressiva ou incrustante e, muitas vezes, em águas com tratamento satisfatório, interferir no mecanismo de proteção contra corrosão e incrustação, pela inativação dos inibidores utilizados no tratamento. ( ) O chamado fouling melhora e eficiência dos trocadores de calor, uma vez que diminui a velocidade de escoamento da água de resfriamento. ( ) A fim de compensar a água evaporada e os respingos que ocorrem na torre de resfriamento, uma nova quantidade deverá entrar no sistema como água de reposição ou de compensação. Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O tipo de ventilador que apresenta autolimitação da potência (limit-load) e, por esse motivo, não gera sobrecarga sobre o motor de acionamento, desde que este tenha sido selecionado para o pico da curva de potência absorvida, é conhecido como ventilador:

Frequentemente, nas unidades geradoras de uma central hidrelétrica, existe a necessidade da utilização de sistemas trocadores de calor para resfriamento de fluidos. Em relação aos trocadores de calor, considere as seguintes afirmativas: 1. Nos trocadores de calor do tipo regenerador, ocorre um primeiro estágio no qual o fluido quente cede calor, que é acumulado em uma câmara de material refratário. Num segundo estágio, a passagem do fluido quente é interrompida, iniciando-se a passagem de um fluido frio que retira calor do refratário, resfriando-o e preparandoo para um novo ciclo. 2. Nos trocadores de calor do tipo recuperador, o fluido quente cede calor ininterruptamente a um fluido frio através de uma parede de separação entre os fluidos. 3. Nos trocadores de calor do tipo recuperador em correntes opostas, os fluidos escoam em sentidos opostos, podendo, dependendo da faixa de temperatura em que trabalham, apresentar, em uma de suas extremidades, uma concentração de temperaturas elevadas. Isso pode provocar corrosão prematura, vazamentos e empenamentos, que podem resultar em menor vida útil em relação aos trocadores de calor do tipo recuperador em correntes paralelas. 4. De maneira geral, os trocadores de calor do tipo recuperador em correntes opostas têm maior rendimento que os trocadores de calor do tipo recuperador em correntes paralelas. Assinale a alternativa correta

Em determinados ambientes de centrais hidrelétricas, pode haver a necessidade de instalação de sistemas auxiliares de ventilação forçada. Em relação aos sistemas de ventilação, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F): ( ) A ventilação local exaustora é o método de insuflar ar em um ambiente ocupacional, a fim de promover uma redução na concentração de poluentes nocivos. ( ) A ventilação geral diluidora, como objetivo principal, capta os poluentes de uma fonte antes que eles se dispersem no ar do ambiente de trabalho. ( ) Taxa de renovação de ar é o número de vezes que o volume de ar do ambiente é trocado numa unidade de tempo. ( ) O fluxo de ar que entra e sai de um edifício por ventilação natural depende da diferença de pressão entre as partes interna e externa e da resistência ao fluxo nas aberturas. Essa diferença de pressões pode ser causada pelo vento ou pelo chamado efeito chaminé. Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O ar de um ambiente climatizado através de fan-coils cede calor para a água de um circuito que, por sua vez, no evaporador do chiller, cede calor ao fluido refrigerante. O calor absorvido pelo fluido refrigerante é cedido, no condensador do chiller, para a água de um segundo circuito que, por sua vez, cede o calor para o ambiente externo em uma torre de resfriamento. Essa descrição corresponde a um sistema de:
