Com relação à norma NR-10, considere as seguintes afirmativas:

1. Em todas as intervenções em instalações elétricas, devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho.

2. As medidas de controle adotadas devem integrar-se às demais iniciativas da empresa, no âmbito da preservação da segurança, da saúde e do meio ambiente do trabalho.

3. As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos, com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

4. Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas.

Assinale a alternativa correta.

Assinale a alternativa que apresenta a ordem correta do procedimento de desenergização, para garantir a segurança em serviços executados em instalações elétricas.

Fusíveis são componentes de circuito de alimentação, cuja função é proteger contra sobrecarga de longa duração e curto-circuito, precaução fundamental ao se planejar, operar ou manobrar equipamentos elétricos. As classes de serviços de fusíveis são representadas por duas letras, que determinam, respectivamente, a faixa de interrupção e o tipo de objeto a ser protegido. Sobre as classes de serviços de fusíveis, considere as seguintes afirmativas:

1. gl: permite a proteção parcial de equipamentos eletromecânicos.

2. aM: oferece a proteção total de cabos.

3. aR: permite a proteção parcial de equipamentos eletrônicos.

4. gR: para a proteção completa de equipamentos eletrônicos.

Assinale a alternativa correta.

Tendo como base a NBR-5101, que estabelece os requisitos para iluminação de vias públicas, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Nas pistas convergentes de tráfego, é necessária boa iluminação lateral direta sobre os veículos que entram nas pistas principais de tráfego.

( ) Nas pistas divergentes de tráfego, as luminárias devem ser colocadas para proporcionarem iluminâncias sobre os meios-fios, balizas, defensas, veículos na área de divergência de tráfego e também na zona de desaceleração.

( ) Em vias de alta velocidade e alta densidade de tráfego, intercâmbios, é recomendável a iluminação total.

( ) A iluminação de túneis e passagens abaixo do nível é uma situação especial coberta pela NBR-5181 e não pela NBR-5101.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Um disjuntor residual (DR) deve possuir qual faixa de sensibilidade para proteção de pessoas?

Quanto ao padrão de iluminação pública, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O padrão IP-01/80M estabelece o uso uma luminária aberta (LM-1), uma lâmpada a vapor de sódio de 80 W, um reator que incorpora um relé fotoelétrico e um braço de 10 metros.

( ) O padrão IP-03/250M preconiza o uso de uma luminária fechada (LM-3), uma lâmpada a vapor de mercúrio de 250 W, um reator que incorpora um relé fotoelétrico e um braço de 3 metros.

( ) O padrão IP-07/250M é constituído de uma luminária aberta, uma lâmpada a vapor de mercúrio de 250 W, um reator que incorpora um relé fotoelétrico e um braço de 3 metros.

( ) O padrão IPR-80M estabelece o uso de dois globos transparentes, uma lâmpada a vapor de sódio de 80 W, dois reatores que incorporam dois relés fotoelétricos e um braço em tubo de aço galvanizado com base conjugada, que fixa o conjunto ao poste da rede de distribuição.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

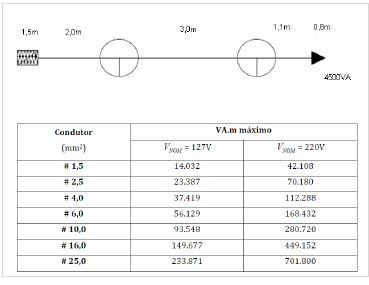

Considere o dimensionamento de condutores através do método VA.m, para um circuito de chuveiro, em uma instalação com VNOM de 127 V, conforme distâncias em metros apresentadas no diagrama unifilar ao lado e tabela com as seções padrões dos condutores.

Assinale a alternativa que apresenta o condutor de menor seção que pode ser utilizado nesse sistema.

Numere a coluna da direita (iluminância mínima – Emín em lux) de acordo com sua correspondência com a coluna da esquerda (tipos de vias), tendo como base a NBR 5101.

1. Vias de trânsito rápido e volume intenso.

2. Vias arteriais com volume de tráfego médio.

3. Vias coletoras, com volume de tráfego médio.

4. Vias de uso noturno moderado por pedestres.

5. Vias destinadas a passeios em bairros residenciais.

( ) 20.

( ) 15.

( ) 30.

( ) 3.

( ) 5.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

No tocante ao dimensionamento, uso e aplicação de eletrodutos para instalações de baixa tensão, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Os circuitos presentes no mesmo eletroduto devem pertencer à mesma instalação.

( ) Os condutores presentes em um eletroduto podem apresentar diferentes temperaturas máximas.

( ) Mandatoriamente, devem-se utilizar eletrodutos não propagantes de chama. Quando embutidos, os eletrodutos devem suportar esforços mecânicos.

( ) Quanto à máxima taxa de ocupação em relação à área útil de um eletroduto, no caso de 3 ou mais condutores, a taxa máxima de ocupação deve ser de 40%.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

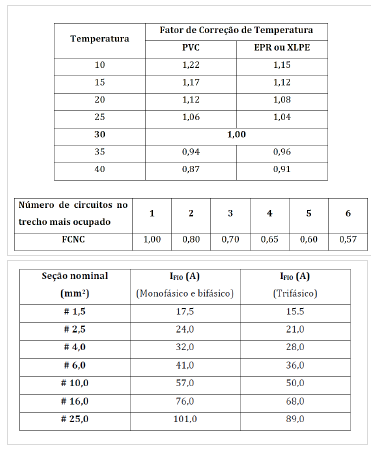

Considere um circuito hipotético de 1200 W, envolvendo apenas elementos de iluminação de fase e neutro. Esse circuito passa no interior de um eletroduto embutido de PVC, juntamente com outros quatro condutores isolados de outros circuitos e cobre (dado PVC = 75ºC). A temperatura ambiente é de 35ºC. A tensão é de 127 V. Assinale a alternativa que apresenta o condutor (teórico) de mínima seção que suportará as características apresentadas, observadas as tabelas de fatores de correção e dimensionamento de condutores estabelecidos pela NBR 5410, apresentadas ao lado.
