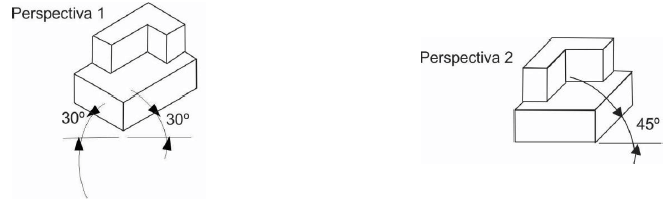

Considere a peça abaixo, representada em dois tipos distintos de perspectiva:

Assinale a alternativa que apresenta o nome das perspectivas 1 e 2.

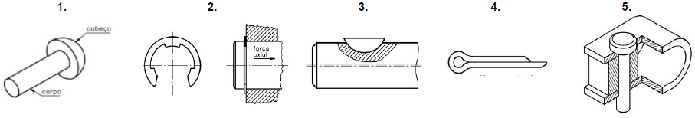

Na mecânica, é muito comum a necessidade de se unir peças, como chapas, perfis e barras, entre outras. Para essa função, existem elementos de união – denominados elementos de fixação –, que podem ser de dois tipos: móveis ou permanentes. A respeito do assunto, numere os parênteses, associando os nomes com os respectivos tipos de elemento desenhados abaixo.

( ) Chaveta.

( ) Contrapino.

( ) Rebite.

( ) Anel elástico.

( ) Pino.

Assinale a alternativa que apresenta a numeração correta, de cima para baixo.

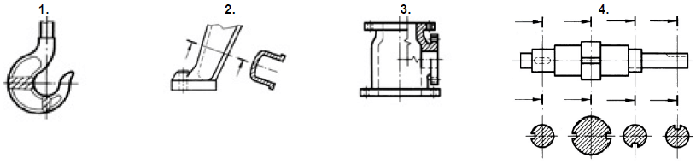

A NBR 10067:1995 fixa as formas de representação aplicadas em desenho técnico. Baseado nas informações e definições dadas por essa norma a respeito de cortes e seções, numere os parênteses abaixo com base nos desenhos 1, 2, 3 e 4.

( ) O contorno da seção deslocada é traçado com linha contínua larga.

( ) Seções sucessivas.

( ) O contorno da seção dentro da própria vista é traçado com linha contínua estreita.

( ) Corte parcial.

Assinale a alternativa que apresenta a numeração correta, de cima para baixo.

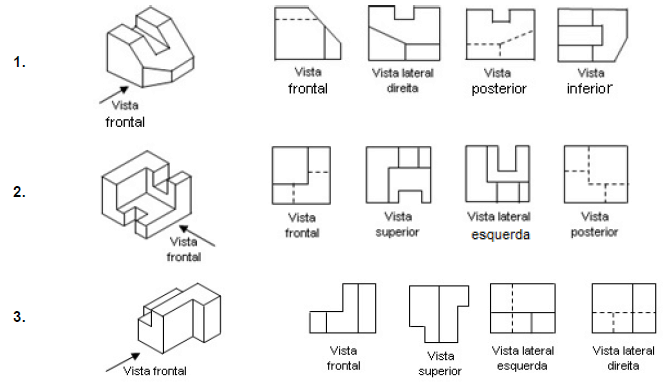

As projeções ortogonais são definidas pela NBR 10067:1995. Segundo essa norma, não sendo possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de projeção, pode-se localizá-las em outras posições, com exceção da vista principal. Considere as séries de desenhos que apresentam peças em perspectiva com suas respectivas vistas dadas em primeiro diedro e suas nomenclaturas:

Obs.: os desenhos não estão representados em escala.

Está/ão correta(s) a(s) série(s):

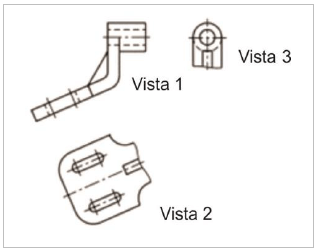

Em desenho técnico, além das vistas convencionais, algumas peças podem apresentar a necessidade de se representar uma ou mais faces em vistas auxiliares. Em relação à peça apresentada acima, em vistas ortográficas, tem-se, além da vista frontal (1), outras vistas. Com base na NBR 10067:1995, assinale a alternativa que contempla o nome das outras duas vistas (2 e 3) representadas.

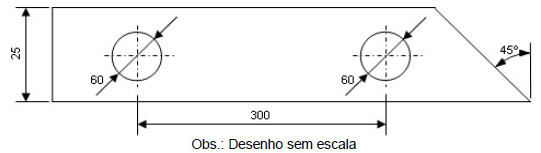

A norma NBR 8196:1999 fixa as condições exigíveis para o emprego de escalas e suas designações em desenho técnico. Considere que, ao medir com um escalímetro de precisão, na escala natural, a distância entre os centros dos furos da peça abaixo, a medida obtida foi 60 mm, e para o diâmetro dos furos, 12 mm:

Baseado na norma, assinale a alternativa que apresenta a escala na qual o desenho foi executado.

A conformação mecânica é o processo de transformar uma chapa plana em um produto com um formato desejado. Nesse sentido, tem-se a seguir a planificação de duas chapas que gerarão uma interseção entre dois dutos cilíndricos (planificação 1 e planificação 2).

Assinale a alternativa que representa essa interseção.

Em analogia com o que se verifica nas florestas naturais, atribui-se aos sistemas agroflorestais o estabelecimento de um ciclo “fechado” de nutrientes (Nair, 1993). Tomando-se como base esse pressuposto, é correto afirmar, entre outros fatores, que o ciclo depende:

Considerando as interfaces florestais, agrícolas e pecuárias, a denominação Sistema Agroflorestal caracteriza:

Os SAFs podem contribuir para a diminuição da taxa de desmatamento nas zonas tropicais (Montagnini et al., 1992). Com base nessa afirmação, considere as seguintes situações:

1. Plantio extensivo de SAFs nos ambientes florestais naturais.

2. Plantio de SAFs em áreas degradadas.

3. Plantio de SAFs em linhas de enriquecimento sob florestas naturais.

4. Plantio de SAFs em áreas de recomposição ambiental.

5. Plantio em novas fronteiras agrícolas.

Os SAFs podem contribuir nas situações:
