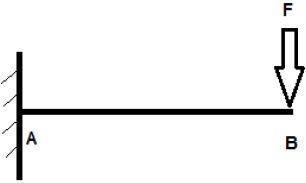

O desenho ao lado representa uma viga carregada:

Com base nos dados apresentados, é correto afirmar que o momento fletor máximo ocorrerá:

Considere um transformador elétrico monofásico, teoricamente sem perdas, com enrolamento primário formado por 440 espiras ligadas à tensão primária de 440 Volts e com corrente primária de 10 A. O enrolamento secundário é formado por 220 espiras. Com base nos dados apresentados, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A potência elétrica no primário do transformador é 4,4 kVA.

( ) A tensão elétrica no secundário do transformador é 220 V.

( ) A corrente elétrica no secundário do transformador é 5 A.

( ) A potência elétrica no secundário desse transformador é 1,1 kVA.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Quando se adicionam determinados elementos químicos no aço-carbono, obtêm-se os chamados aços-liga. Cada elemento diferente adicionado, de forma isolada ou combinada, confere ao aço diferentes propriedades físicas. É um elemento químico capaz de transformar aço-carbono em aço inoxidável, quando adicionado em concentrações adequadas a esse objetivo:

Um tratamento térmico em uma peça metálica é destinado a modificar suas características, de forma a adequá-las à aplicação a que se destina. Assinale a alternativa que apresenta um tratamento térmico de superfície que, introduzindo carbono na superfície de um aço, faz com que ele apresente superfície dura sobre núcleo tenaz.

Existem processos de soldagem com deposição de material e outros sem deposição de material. Assinale a alternativa que apresenta um processo de soldagem no qual NÃO ocorre deposição de material.

Nos processos de soldagem, a quantidade de calor adicionada ao material por unidade de comprimento linear é o que se chama energia de soldagem (!$ E !$). Considerando !$ V !$ a tensão elétrica em Volts, !$ I !$ a corrente elétrica em Ampères, !$ v !$ a velocidade linear de soldagem em mm/s e !$ η !$ a eficiência de soldagem, assinale a alternativa que apresenta a expressão capaz de calcular a energia de soldagem.

Em relação aos conhecimentos relacionados a tolerâncias e ajustes, considere as seguintes afirmativas:

1. A diferença entre o limite superior e o limite inferior de uma medida mecânica é chamada de tolerância.

2. Afastamento ou discrepância é a diferença entre uma medida efetiva da peça e sua correspondente medida nominal.

3. Uma peça com qualidade de trabalho definida como IT 10 apresenta maior precisão de medidas quando comparada a uma peça com qualidade de trabalho definida como IT 5.

4. No desenho de um eixo cujo diâmetro vem acompanhado da indicação h7, o máximo diâmetro desse eixo coincide com o seu diâmetro nominal.

Assinale a alternativa correta.

Rolamentos são elementos de grande utilização em máquinas e equipamentos mecânicos. Com relação aos rolamentos, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Rolamentos de escora são utilizados como recursos auxiliares durante o processo de montagem de um eixo com carga radial e devem ser retirados após a conclusão dessa montagem.

( ) Rolamentos radiais podem ser de esfera ou de rolos.

( ) Dois rolamentos de rolos cônicos montados em posição contraposta em relação à conicidade permitem que o eixo suporte cargas radiais e axiais simultaneamente.

( ) O anel interno de um rolamento radial deve ser rigidamente preso ao eixo, de forma a garantir que o eixo não gire em relação ao anel interno.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Em máquinas e equipamentos com frequência existe a necessidade de se utilizar mancais. A respeito do assunto, considere as seguintes afirmativas:

1. Mancais são suportes de árvores e eixos rotativos ou deslizantes.

2. A folga entre eixo e bucha do mancal deve ser a menor possível, porém suficiente para que possa existir circulação do lubrificante entre as superfícies com movimento relativo entre si.

3. As buchas devem ser adequadamente fixadas nos mancais, de forma que fiquem impedidas de girar.

4. Um fator muito importante para reduzir as perdas de energia no mancal é o grau de acabamento das superfícies que terão movimentos relativos entre si.

Assinale a alternativa correta.

Uma mola helicoidal com 14 espiras submetida a uma carga de 1000 N sofre uma deformação total de 44,8 mm. Se essa mola for cortada de forma que fique com 10 espiras, a sua deformação total, quando aplicada a mesma carga sob as mesmas condições, será de:
