A respeito de roscas, porcas e parafusos, considere as seguintes afirmativas:

1. Nas roscas métricas, não há variação do passo nos diferentes diâmetros de parafusos.

2. Os parafusos com rosca Withworth são usualmente designados em polegadas.

3. As roscas Whitworth gás (RWG) são cônicas.

4. Para apertar ou desapertar uma porca sextavada M 10 é indicada uma chave de boca de 10 mm.

Assinale a alternativa correta.

As roscas triangulares são caracterizadas pelo ângulo de inclinação de seu perfil. Nas roscas métricas, esse ângulo é de:

Em uma transmissão composta por um par de engrenagens cilíndricas de dentes helicoidais, a engrenagem motora tem 20 dentes e a engrenagem movida tem 80 dentes. Para que a engrenagem movida gire com 440 rpm, a engrenagem motora deverá girar com:

Em um circuito elétrico de corrente alternada, a potência reativa é zero. Com base nessa informação, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O circuito é puramente capacitivo.

( ) O fator de potência é zero.

( ) A potência aparente é igual à potência ativa.

( ) O ângulo !$ φ !$ do triângulo de potências é zero.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Considere um resistor em que está gravado o seguinte código de cores: a primeira faixa é marrom, a segunda é preta, a terceira é laranja e a quarta faixa é vermelha. Os valores da resistência e da tolerância desse resistor são, respectivamente:

Para que motores elétricos possam operar de forma adequada, diversos sistemas de partida são usuais. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O sistema chamado Partida Direta tem a importante característica de não provocar picos de corrente na rede elétrica que o alimenta.

( ) A característica do sistema Estrela-Triângulo que o torna o mais indicado para partidas de motores a plena carga é que o início da partida se dá com o conjugado de partida máximo, que reduz na proporção inversa do aumento da rotação do motor.

( ) O sistema soft-starter não pode operar em redes elétricas de corrente alternada, sendo destinado, portanto, especificamente ao controle de partida de motores elétricos de corrente contínua.

( ) Nos sistemas inversores de frequência, existem inversores escalares e inversores vetoriais.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Conforme a norma NBR 13.142, o formato final do dobramento de cópias de um desenho em folha formato A0 deve ser o formato:

Existem regras definidas para a escrita dos nomes e símbolos das unidades do S.I. A respeito do assunto, considere as seguintes afirmativas:

1. Os símbolos das unidades são expressos em caracteres romanos verticais e, em geral, minúsculos. Entretanto, se o nome da unidade deriva de um nome próprio, a primeira letra do símbolo é maiúscula.

2. Os símbolos das unidades são seguidos por ponto.

3. Os símbolos dos prefixos são impressos em caracteres romanos verticais, com um espaço entre o símbolo do prefixo e o símbolo da unidade.

4. Os símbolos das unidades permanecem invariáveis no plural.

Assinale a alternativa correta.

Assinale a alternativa que apresenta o resultado da conversão de 4 polegadas em milímetros.

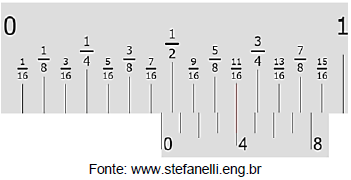

Em um paquímetro com escala em polegadas fracionárias e vernier de 1/128, encontrou-se a medida representada na figura ao lado:

Levando em consideração os dados apresentados, assinale a alternativa que corresponde à leitura desse paquímetro.
