Questões do Concurso ITEP-RN - AOCP

279023 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

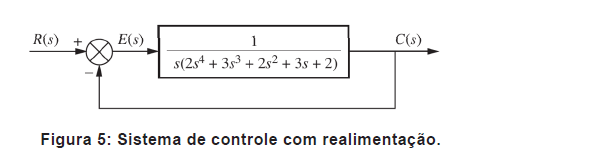

Um Engenheiro, ao analisar um projeto de sistema de controle com realimentação, deparouse com o seguinte diagrama apresentado na Figura 5. Com base nas informações dessa figura, é correto afirmar que ela apresenta um sistema

enunciado 279023-1

Provas

Questão presente nas seguintes provas

279022 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Eletrônica Digital

Sob o ponto de vista de organização de computadores, todo computador deve possuir os seguintes elementos essenciais ao seu funcionamento:

Provas

Questão presente nas seguintes provas

279021 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Eletrônica Digital

Em relação aos microcomputadores, seus principais componentes e sua organização, assinale a alternativa correta.

A

A memória RAM de um computador é responsável por armazenar dados retentivos que devem ser preservados mesmo na ausência de energia elétrica.

B

O contador de programa é a entidade responsável por armazenar os endereços dos códigos de instruções à medida que são buscadas na memória.

C

As interfaces de entrada e saída de um microcomputador são independentes da CPU, pois têm processadores autônomos e, portanto, não compartilham do mesmo barramento de dados que as entidades de memória RAM e ROM.

D

O BIOS de um microcomputador tem a função prioritária de proteger o sistema operacional contra vírus e ataques de hackers.

E

O HD de todos os microcomputadores é construído de memória NVRAM, pois assim não perde as informações quando o dispositivo está desligado.

Provas

Questão presente nas seguintes provas

279020 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Eletrônica DigitalConversores Analógico-Digital e Digital-Analógico

Dado um conversor digital analógico de 12 bits com tamanho do degrau de 1,5 mV, assinale a alternativa que apresenta o valor da tensão na saída de fundo de escala.

Provas

Questão presente nas seguintes provas

279019 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Eletromagnetismo

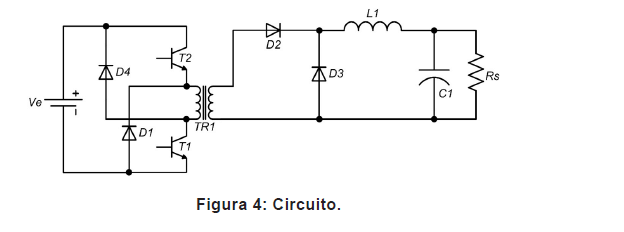

Considerando a Figura 4, assinale a alternativa correta em relação aos conversores CC-CC.

enunciado 279019-1

A

A operação desse conversor Push-Pull, mostrado na Figura 4, consiste na saturação dos dois transistores T1 e T2 em tempos diferentes com intervalo de 0,15 T (tempo morto) entre o acionamento de cada um individualmente.

B

A Figura 4 mostra um conversor flyback operando em regime permanente de carga.

C

A Figura 4 apresenta um conversor meia ponte operando em regime descontín uo de corrente.

D

O O circuito da Figura 4 apresenta um conversor Forward a dois transistores, em que o transistor T2 e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de desmagnetização, pois o próprio enrolamento do primário do tran sformador realiza essa tarefa.

E

O circuito apresentado na Figura 4 mostra um conversor buck-boost de dois transistores operando em regime contínuo de corrente, em que cada transistor deve ser saturado e cortado simultaneamente.

Provas

Questão presente nas seguintes provas

279018 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Eletrônica Digital

Ao analisar a Figura 3, um Engenheiro Eletricista constatou que essa figura mostra o diagrama de blocos de um

enunciado 279018-1

Provas

Questão presente nas seguintes provas

279017 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Conceitos Básicos

As diferentes famílias de circuitos lógicos apresentam soluções que se adequam de acordo com a necessidade do projeto e das limitações de cada tecnologia. De acordo com as definições de famílias de circuitos lógicos, assinale a alternat iva correta.

A

O termo “Fan-out” de um circuito integrado é definido como a sensibilidade à temperatura e é medido em °C-1/cm².

B

Os circuitos integrados das séries 74ALS e 54ALS operam com limite de tensão de alimentação em 15 V, com tolerância de 0,7 V.

C

As entradas dos circuitos lógicos com tecnologia CMOS possuem resistência baixa e, por esse motivo, não são adequadas a aplicações com sinal de pequenas am plitudes.

D

Os circuitos lógicos de tecnologia TTL que possuem portas NAND e AND utilizam transistores de múltiplos emissores ou múltiplas junções.

E

As saídas lógicas do tipo “tristate” são exclusivas da família CMOS, não podendo ser implementada na família TTL devido a sua baixa velocidade de comutação.

Provas

Questão presente nas seguintes provas

279016 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Conceitos Básicos

O diodo de junção é um dispositivo amplamente utilizado em circuitos analógicos e dispositivos eletrônicos e apresenta características específicas que definem a relação entre a corrente e a tensão. De acordo com as definições de diodos de junção, assinale a alternativa correta, considerando “v” a tensão para a polarização da junção do diodo.

A

A região de polarização direta de um diodo de junção é onde v<0.

B

A tensão de ruptura se dá quando o diodo de junção entra na região de saturação e v > - V_ZK.

C

A região de polarização inversa de um diodo de junção é onde v>0

D

Quando um diodo de junção está diretamente polarizado, a relação “i – v” é rigorosamente aproximada por: Alternativa 4-1

E

A tensão térmica de um diodo de junção é dada por:

Provas

Questão presente nas seguintes provas

279015 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: ITEP-RN

Provas:

Perito Criminal - Engenharia Elétrica
Provas ×

Conceitos Básicos

Determinada partícula carregada se desloca com velocidade uniforme de 16 a_x m/s em uma região onde E=320 a_y V/m. Sabendo-se que B=B₀a_z Wb/m², assinale a alternativa que apresenta o valor correto de B
