Uma bomba centrífuga deve ser instalada para abastecer um depósito de água.

Considerando 5,32 m.c.a. o NPSH _Requerido pelo fabricante do equipamento, assinale a alternativa correta.

Dados:

!$ \bullet !$ configuração de montagem: aspirado;

!$ \bullet !$ pressão de vapor do fluido na temperatura de bombeamento: 0,24 mca;

!$ \bullet !$ desnível entre o ponto de aspiração do fluido e a bomba: 2 metros;

!$ \bullet !$ perda de carga na sucção: 1,7 mca;

!$ \bullet !$ pressão atmosférica no local de instalação da bomba: 10 mca.

Em relação às máquinas de fluxo, assinale a alternativa correta.

A resistência de elementos estruturais depende da medida das propriedades de suas seções transversais, como o momento de segunda ordem de uma superfície, também denominado momento de inércia. O cálculo do momento de inércia retangular de uma superfície pode ser determinado por integração simples. Dessa forma, o momento de inércia em relação ao eixo x, da superfície hachurada (figura a seguir), delimitada pela curva y = cx², em que c é uma constante, é

O eixo maciço de raio 20 mm é utilizado para transmitir os torques aplicados às engrenagens, conforme ilustrado na seguinte figura.

Sabendo que o momento polar de inércia da área circular da seção transversal é dado por !$ J \, = \, \dfrac {\pi . C^4} {2}. !$ onde c é o raio do eixo, a tensão de cisalhamento máxima no eixo, em MPa, é igual a

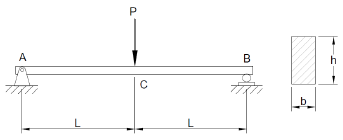

Considere uma viga prismática reta, de material homogêneo, submetida a uma força P em seu centro conforme figura a seguir.

O momento de inércia (I) da seção transversal retangular da viga de base b e altura h, em relação a um eixo que passa pelo seu centroide, é dado por I = (b x h³)/12. A intensidade da tensão de flexão máxima absoluta na viga é dada por !$ \sigma_{max} !$ =

O diagrama de momento fletor é a representação gráfica dos momentos em função de uma posição arbitrária ao longo da viga.

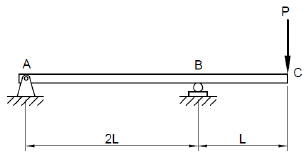

Qual é o diagrama que representa a distribuição do momento fletor ao longo da viga apoiada com uma extremidade em balanço, mostrado na figura apresentada anteriormente?

Devido aos carregamentos aplicados, as vigas desenvolvem forças de cisalhamento interno (força cortante). Essas forças cisalhantes podem ser representadas graficamente em diagramas de força cortante.

O diagrama que representa a distribuição da força cortante ao longo da viga apoiada com uma extremidade em balanço, mostrado na figura, apresentada anteriormente, é

Na seguinte figura, é apresentado o estado geral de tensão no plano em um ponto.

Sobre o estado de tensão no plano, é correto afirmar que

O círculo de Mohr, que foi desenvolvido pelo engenheiro alemão Otto Mohr, é uma solução gráfica para as equações de transformação de tensão no plano, que permite analisar a variação das componentes de tensão normal e tensão de cisalhamento, à medida em que o plano que age é orientado em diferentes direções.

A abscissa de um ponto sobre o círculo representa a tensão normal (!$ \sigma !$) e a ordenada representa a tensão de cisalhamento (!$ \iota !$).

Sobre o círculo de Mohr, assinale a alternativa correta.

O conhecimento do comportamento de estruturas de acordo com uma distribuição de carga é muito importante para que um perito criminal possa realizar a análise estrutural de elementos que venham a falhar e provocar acidentes. Um perito iniciou uma análise em uma estrutura, conforme a imagem a seguir. A estrutura é composta por uma viga rígida (1) apoiada sobre duas colunas, (2) e (3), de mesmo material e mesmo comprimento inicial, porém foi constatado que a área da seção transversal da coluna (3) é maior que a área da seção transversal da coluna (2).

O perito verificou que as deformações das colunas são inteiramente elásticas e lineares, sendo expressas pelo quociente da variação do comprimento pelo comprimento inicial.

Em condições de equilíbrio estático, desprezando o peso da estrutura e considerando que a viga está submetida somente pela ação da força F, o perito realizou diversas análises, alterando a posição da força aplicada, chegando à seguinte conclusão:
