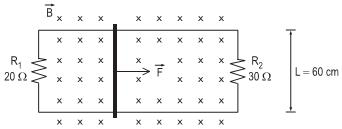

Uma barra condutora pode mover-se sem atrito, perpendicularmente a dois trilhos paralelos separados por 60 cm conforme ilustrado na Figura abaixo.



Nesse esquema, ambos os terminais dos trilhos possuem resistores a eles conectados. Já a barra e os trilhos possuem resistência elétrica desprezível.

Considerando-se que o esquema da Figura está imerso em um campo magnético uniforme com = 2,0 T, qual deve ser a intensidade da força ,em newtons, a ser aplicada à barra móvel, de modo que ela se desloque com velocidade constante de 1,0 m/s?

ATIVIDADE TEMPO MÉDIO (ut)

A 3

B 4

C 2

D 6

E 2

F 3

G 3

H 4

I 5

J 3

K 4

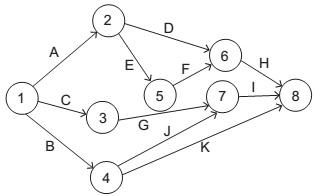

A Figura acima apresenta o diagrama de redes PERT-CPM e seu Quadro com os tempos das atividades em unidades de tempo (ut) de um projeto.

As atividades que compõem o caminho crítico desse projeto são:

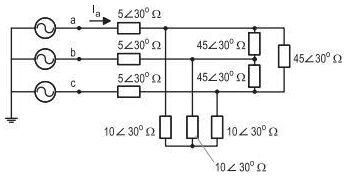

No circuito da Figura abaixo, a tensão da fonte é trifásica e de sequência positiva, sendo a tensão entre a fase a e o neutro igual a 220∠Oº V.



De acordo com as informações apresentadas, o fasor, em ampères, da corrente I_a , indicada na Figura, é

O sistema de proteção de uma instalação de baixa tensão é seletivo quando

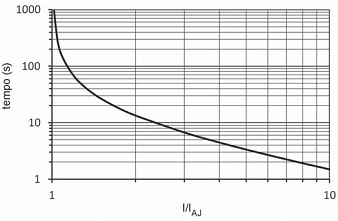

Considere a curva característica de um relé térmico da Figura e os dados de um motor constantes do Quadro, a seguir.

Dados do motor
Tipo / fases Indução / trifásico

Corrente nominal (I_N) 10 A

Corrente nominal de partida (I_NP) 6 x I_N

Tempo de rotor bloqueado (T_RB) 10 s

Tempo de partida (T_P) 5 s


Qual é o valor, em ampères, da corrente de ajuste I_AJ que protege adequadamente esse motor?

No circuito da Figura abaixo, a corrente da fonte é igual a 120 A.



O valor, em ampères, da corrente que passa pelo resistor de 25 Ω é de

Para o circuito resistivo e de corrente contínua, mostrado na Figura acima, o valor, em volt, da fonte de tensão e o valor, em Ohms, da resistência, para o equivalente Thevenin medido entre os pontos 1 e 2, respectivamente, são

A respeito da instalação de DPS no quadro principal de uma edificação que possui dispositivo DR, conforme a norma NBR 5410, o uso da configuração de instalação de DPS da figura acima é obrigatório quando a instalação for

O circuito elétrico de corrente contínua, mostrado na Figura abaixo, apresenta um capacitor que está inicialmente descarregado. Considere que após o fechamento da chave ch, a tensão do capacitor atingirá o seu valor máximo, quando forem decorridos cinco constantes de tempo.



Após o fechamento da chave, qual será, em segundos, o menor tempo decorrido para o capacitor atingir a sua tensão máxima?

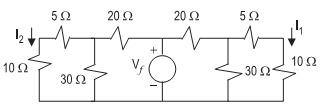

O circuito puramente resistivo da Figura abaixo mostra uma fonte de tensão contínua V_ƒ alimentando um conjunto de resistências. Sabe-se que a soma dos valores absolutos das correntes I ₁ + I ₂ = 1,6 A.




Qual o valor, em volts, da fonte de tensão V_ƒ ?
