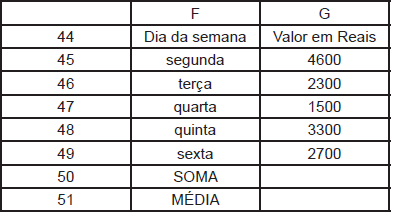

Um funcionário deseja somar o valor dos objetos adquiridos por seu departamento durante a semana e tirar a média (aritmética) diária de despesas usando o trecho de planilha Excel transcrito acima, lançando-as, respectivamente nas células G50 e G51.

Para isso, ele deve escrever as seguintes funções nas células G50 e G51, respectivamente:

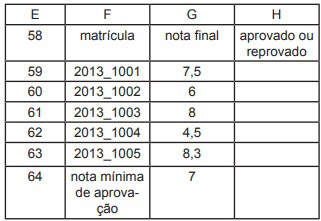

Uma professora pretende utilizar o trecho de planilha Excel acima mostrado para preencher as células da coluna H referentes à situação de aprovação ou reprovação de seus alunos, escrevendo uma fórmula com a função SE na célula H59 e depois arrastando-a, verticalmente, com alça de preenchimento, até a célula H63. Considere que todas as outras células da planilha estão vazias.

Qual é a fórmula que atende ao objetivo da professora?

Um funcionário percebeu que digitava num documento Word, repetidamente, textos e formatações com os quais sintetizava e classificava as várias ações de seu setor em diversas categorias. Com a finalidade de otimizar seu trabalho, resolveu automatizá-lo, agrupando toda a digitação correspondente a cada categoria sob um único comando que, quando executado, realizaria automaticamente toda a digitação e formatação correspondentes.

Para realizar essa automação de maneira apropriada, o funcionário utiliza

Depois de digitar dois textos no aplicativo Word, para incluir num relatório, um funcionário percebeu que estavam com alinhamentos diferentes em relação às margens. Resolveu, então, mantendo os textos, usar o alinhamento do primeiro texto em ambos.

Para isso utilizou o recurso

Durante a confecção de um slide de uma apresentação em PowerPoint, o autor ficou na dúvida quanto ao uso de um botão e resolveu consultar a AJUDA.

Qual é a tecla de atalho adequada para o autor abrir a janela AJUDA?

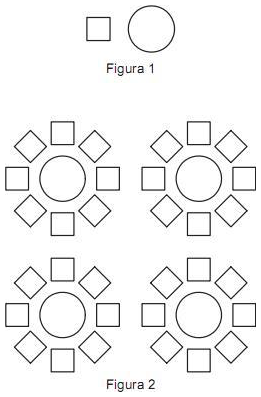

A Figura 2 acima foi obtida a partir da Figura 1 utilizando um único comando do Autocad e suas opções, em dois passos apenas.

O comando utilizado foi

No tanque de gás representado na Figura a baixo, a válvula de entrada W e as válvulas de saída X, Y e Z são comandadas digitalmente. Nesse comando digital, um sinal de nível lógico alto produz a abertura da válvula, e um sinal de nível baixo leva ao fechamento da mesma. Além disso, o sistema possui um sensor de pressão digital P de apenas um bit, onde P = 0 indica que a pressão no interior do tanque está abaixo do mínimo desejado.

Nesse sistema, a válvula W deve ser aberta para permitir a entrada de gás, sempre que duas ou mais válvulas de saída estiverem abertas, ou quando a pressão no interior do tanque estiver abaixo do mínimo desejado.

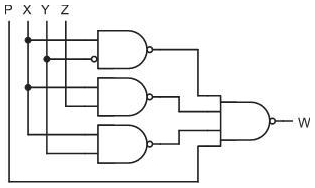

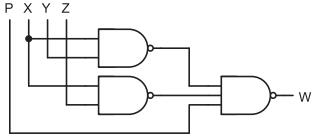

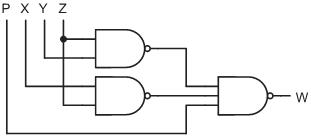

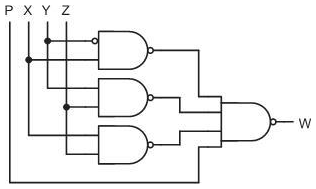

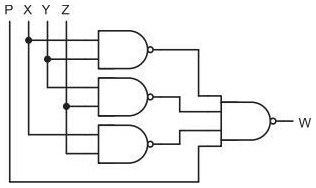

Qual é o circuito digital que deve ser usado para produzir o sinal de comando da válvula W?

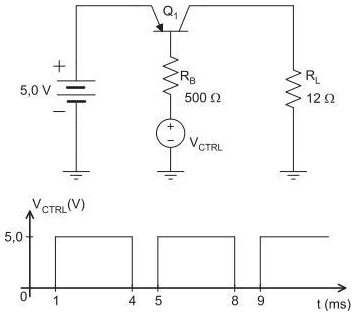

A Figura abaixo apresenta um circuito no qual o transistor bipolar Q₁ é utilizado para controlar a potência dissipada pelo resistor de carga R_L , e o gráfico com a evolução no tempo da tensão de controle V_CTRL .



Considere que o transistor Q₁ apresenta parâmetro β = 80, |V_BE| = 0,7 V quando conduzindo corrente elétrica e |V_CE| = 0,2 V quando operando em saturação.

Dessa forma, a potência média, em watts, dissipada pelo resistor de carga R_L é

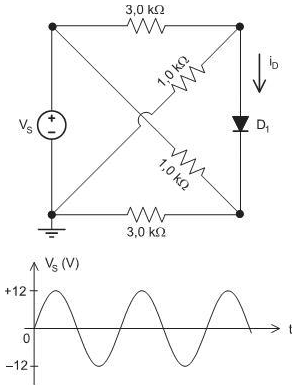

A Figura a seguir apresenta um circuito, no qual o diodo D₁ é ideal, e o gráfico da evolução no tempo da tensão entregue pela fonte V_S desse circuito.



Qual é a correspondente forma de onda da corrente i_D no diodo?

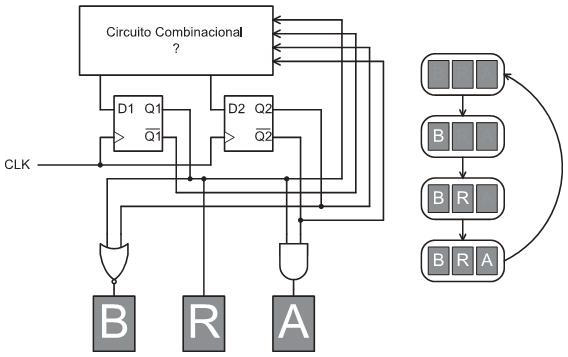

Motivado pela Copa do Mundo de 2014, um torcedor decidiu montar um letreiro luminoso com as três primeiras letras do nome de nosso país: BRA. Nesse letreiro, o acendimento de cada letra é comandado pelo circuito digital sequencial ilustrado a seguir.



Esse circuito foi projetado de modo que uma determinada letra acenderá somente quando o seu respectivo sinal de comando digital assumir um nível lógico alto.
O objetivo desse circuito é fazer com que as letras acendam e apaguem, repetindo a ordem mostrada pelo diagrama apresentado. Nessa sequência, as três começam apagadas, e, depois, as letras vão acendendo uma a uma até que todas estejam acesas ao final da sequência.

Para realizar a sequência de acendimento desejada, o circuito combinacional deve produzir os sinais de comando dos flip-flops tipo D, através do seguinte par de funções lógicas:
