Em uma instalação industrial de pequeno porte existem cinco motores de indução trifásicos de 10 kW cada um, que operam em uma tensão de 380 V fase-fase e com fator de potência de 0,8. Além desses motores, a carga elétrica restante da indústria é de 5 kVA, sendo a potência ativa de 4 kW.

Para que o fator de potência equivalente dessa indústria seja unitário, o valor, em kvar, do banco de capacitores a ser instalado é

Considere o sistema elétrico do diagrama acima, bem como as seguintes observações:

• As impedâncias estão na base do sistema;
• T1 e T2 são transformadores, L1 e L2 são linhas e M1 é um motor síncrono;
• O, A, B, C e D são barras e a barra O é a barra da distribuidora;
• S_CC é a potência de curto-circuito na barra da distribuidora para tensão pré-falta de 1pu;
• S_BASE é a potência base do sistema.

Ocorrendo um curto-circuito trifásico no barramento C, supondo-se que a tensão pré-falta do sistema seja de 0,9 pu, e desprezando-se o efeito da corrente de carga, qual o módulo da corrente de curto-circuito simétrica, em pu?

Em uma carga trifásica ligada em estrela aterrada, a corrente de fase é igual a 20∠30ºA , e a tensão entre a fase a e a fase b é igual a 220√3∠60º V.

O valor, em watts, da potência ativa total consumida pela carga é de

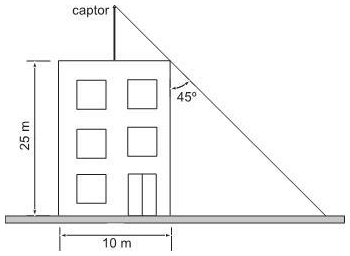

A Figura a seguir mostra o sistema de proteção contra descargas atmosféricas (SPDA) de uma estrutura, projetado com base no método de Franklin, considerando um ângulo de proteção igual a 45º e utilizando apenas um captor instalado a uma determinada altura no centro da base da estrutura. A estrutura tem 25 metros de altura e sua base é quadrada de lado igual a 10 m.



De acordo com essas informações, o valor, em metros, do raio de proteção desse sistema é

A respeito das Normas Regulamentadoras - NR, relativas à segurança e medicina do trabalho, associe cada norma a seu respectivo conteúdo, apresentados a seguir.

I – NR-16 P – Atividades e Operações Perigosas
II – NR-19 Q – Explosivos
III – NR-20 R – Atividades e Operações Insalubres S – Segurança e Saúde no Trabalho com In?amáveis e Combustíveis

As associações corretas são:

A frase em que a flexão do verbo auxiliar destacado obedece aos princípios da norma-padrão é

A expressão em destaque está grafada de acordo com a norma-padrão da Língua Portuguesa em:

A concordância verbal está de acordo com a norma-padrão EXCETO em:

Em relação ao desenvolvimento da robótica no mundo moderno, o autor do texto defende a tese de que

O grupo em que todas as palavras estão grafadas de acordo com a norma-padrão da Língua Portuguesa é
