Para o circuito monofásico de corrente alternada mostrado acima, a reatância indutiva vale 20 Ω, a resistência vale 40 Ω e a reatância capacitiva vale 60 Ω.

Quando é aplicada uma tensão senoidal V de módulo igual a 120 V sob frequência de tensão igual a 60 Hz, a corrente I_T fornecida pela fonte apresenta valor, em ampères, igual a

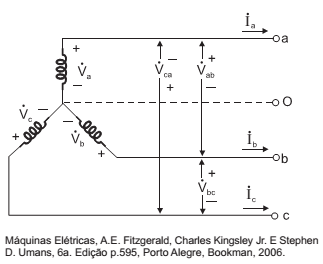

A Figura acima corresponde a um sistema equilibrado, no qual as tensões de fase V_a , V_b e V_c têm módulos iguais e estão defasadas em 120°.

Admitindo que o valor V_a seja igual a 220 V eficazes, o valor eficaz da tensão de linha V_ab é, em volts, aproximadamente, igual a

Máquinas Elétricas, A.E. Fitzgerald, Charles Kingsley Jr. E Stephen D. Umans, 6a. Edição p. 81, Rio de Janeiro, Bookman, 2013.

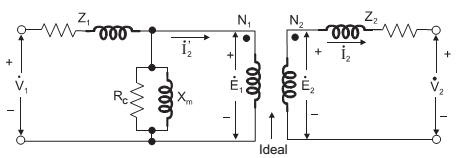

Um transformador de distribuição monofásico de 50 kVA, 2400:240 V e 60 Hz, no qual a maior tensão está no primário, possui a impedância do primário Z₁ e a impedância do secundário Z₂ , conforme mostra a Figura acima.

Chamando de I’₂ o valor da corrente I₂ refletida ao primário, I’₂ é igual a

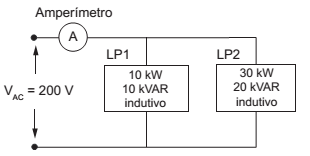

A Figura acima mostra o esquema de um circuito que alimenta duas cargas, LP1 e LP2, através de uma fonte CA de 60 hz e 200 V eficazes.

O valor da corrente eficaz medida pelo amperímetro é, em ampères,

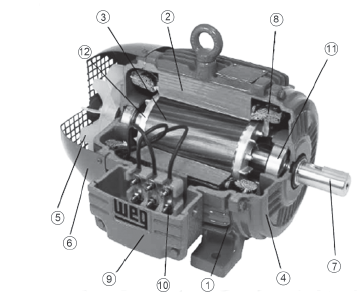

São elementos constituintes do rotor e do estator do motor, respectivamente, os elementos

A Norma NBR 5410 estabelece as condições que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.

De acordo com esta norma, o dispositivo de proteção DR é reconhecido como proteção adicional contra

Uma instalação de refino é alimentada através de um sistema elétrico trifásico, a 4 (quatro) condutores, com sequência de fases CBA, tensão de linha de valor 208 V e tensão de fase de valor 120 V. A carga desta instalação está equilibrada e apresenta impedância (Z) de valor 40∠60°Ω.

Nessas condições, a corrente, em ampères, que irá circular no condutor neutro será

Dados

cos (- 150º) = - 0,8

cos (- 30º) = 0,8

cos (90º) = 0

sen (-150º) = - 0,5

sen (- 30º) = - 0,5

sen (90º) = 1
