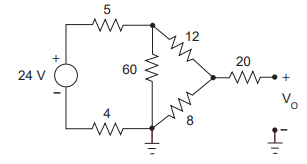

O circuito elétrico resistivo da Figura abaixo encontra-se conectado a uma fonte CC de 24 V. Os valores das resistências desse circuito encontram-se em ohms.

Nas condições apresentadas, qual é o valor da tensão V_O, em volts, indicada na Figura?

Um equipamento monofásico, quando em operação, possui uma impedância de 10 ∠ - 60º Ω, e uma potência aparente 10 kVA.

Sabendo-se que o rendimento desse equipamento é de 0,8, a sua potência útil, em W, é

O circuito elétrico ilustrado na Figura abaixo, considerado ideal, encontra-se funcionando em regime permanente com a chave S aberta.

Em determinado instante, a chave S é fechada.

O valor, em ampères, da corrente I_C, indicada na Figura, que atravessa o capacitor imediatamente após o fechamento da chave S será

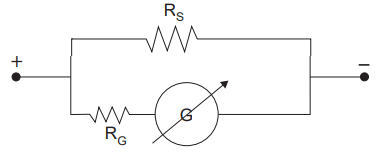

O esquema da Figura abaixo mostra o circuito elétrico de um amperímetro analógico que utiliza um galvanômetro de bobina móvel G em série com uma resistência R_G. Para funcionar corretamente, a resistência de derivação (shunt) R_S deve ter o seu valor previamente ajustado, de modo a permitir a medição da corrente elétrica que passa do borne positivo para o negativo do amperímetro. Todos os componentes são considerados ideais.

Considerando que Ig_MAX é o valor necessário para levar o ponteiro do galvanômetro até o fundo da escala (corrente máxima permitida sobre o galvanômetro), a expressão correta para o cálculo da corrente máxima I_MAX, a ser medida pelo amperímetro, será

Um dos grandes causadores de falhas em motores elétricos são os problemas que ocorrem em seus rolamentos, também denominados mancais.

Uma medida de manutenção de rolamento de esferas de motores elétricos é a sua

O transformador é um equipamento essencial para a distribuição e transmissão de energia elétrica, pois permite alterar o nível de tensão de um circuito elétrico de forma eficiente. Um elemento do transformador que merece destaque é o seu núcleo, que é tipicamente composto por um aglomerado de lâminas de aço-silício.

Tal composição se caracteriza por sua

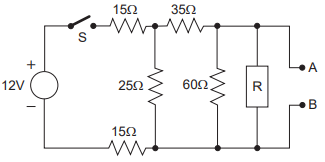

Considere o circuito elétrico resistivo da Figura abaixo,em que a chave S encontra-se aberta, e os componentes apresentam os valores nominais indicados.

Um técnico deseja medir o valor da carga resistiva R, e,para isso, conecta os terminais do ohmímetro nos pontos A e B do circuito, conforme indicado na Figura.

Considerando que, na situação apresentada, o ohmímetro indicou o valor de 15Ω, o valor da resistência R, em ohms, é

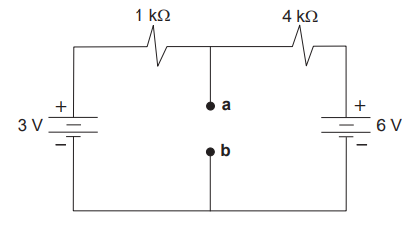

A Figura a seguir mostra um circuito elétrico formado por duas fontes CC e duas resistências, todos os componentes considerados ideais. Com um voltímetro, um técnico mede a tensão entre os pontos a e b desse circuito.

O valor da tensão entre os pontos a e b, em volts, é
