A Figura a seguir mostra o gráfico de uma reta traçada no plano formado pelos eixos vertical Tensão (volts) e horizontal Corrente Elétrica (ampères).

Trata-se de uma Reta de Carga, obtida em laboratório, correspondendo ao modelo aproximado de um circuito elétrico composto por uma bateria com 15 volts alimentando uma carga puramente resistiva.

Se, em um dado momento, a corrente exigida pela carga for de 2,5 A, qual o valor estimado da tensão, em volts, que será medida nos terminais da bateria?

Uma família, preocupada com seu consumo de energia elétrica, realizou um levantamento em sua residência a fim de determinar o impacto do uso de alguns equipamentos em sua conta de energia elétrica. Para isso, determinou a média de horas de uso ou funcionamento desses equipamentos no período de uma semana (7 dias), conforme apresenta a Tabela a seguir.

Equipamento Potência em (W) Horas de uso em 1 semana

1 Chuveiro elétrico 5000 7

2 Geladeira 60 70

3 Freezer 40 50

4 Micro-ondas 2000 3,5

5 Iluminação 100 38

Considere que a conta da concessionária foi calculada num período de 28 dias, e que o consumo de cada 1 kWh custa R$ 1,00.

Nesse contexto, o valor, em R$, que representará na conta, a utilização dos equipamentos apresentados na Tabela é de

A Figura a seguir mostra um circuito elétrico puramente resistivo alimentado por uma fonte de tensão contínua. Os valores estão expressos na Figura abaixo, e os componentes são considerados ideais.

Analisando o circuito, verifica-se que o valor, em mA, da corrente I indicada na Figura é

Um frequencímetro foi colocado em uma rede monofásica de tensão alternada cujo valor eficaz é 127 V. Essa rede alimenta um circuito RL série, formado por componentes ideais, no qual o resistor R é de 50 Ω , e o indutor L,de 2H, sendo a reatância indutiva X_L desse circuito iguala 628 Ω.

O valor da frequência da rede, em Hz, indicada no frequencímetro é, aproximadamente,

Um equipamento de uma indústria apresenta uma falha ou condição anormal de operação, cuja correção depende de decisão gerencial, em função do acompanhamento ou pela decisão de operar até a total quebra do equipamento.

O tipo de manutenção descrito acima é a

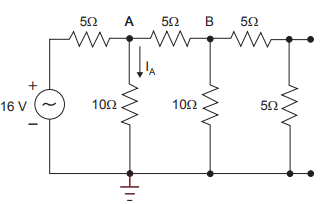

O circuito elétrico resistivo mostrado na Figura abaixo encontra-se alimentado por uma fonte CA senoidal, com amplitude de pico de 16 V. Os componentes desse circuito são considerados ideais.

Com relação ao comportamento dinâmico do circuito, quando a tensão no nó B, em determinado instante, for –2 volts, a corrente I_A, indicada na Figura, em ampère, será

Uma instalação elétrica trifásica provocou a queima de alguns equipamentos. Um técnico já havia constatado, antes de ocorrer esse problema, que a instalação estava com suas cargas elétricas dispostas de forma muito desequilibrada por suas fases.

Uma razão possível para a queima dos equipamentos nessa instalação é a(o)

Um forno elétrico de cozinha é usado para aquecimento de alimentos e utiliza uma única resistência elétrica para aquecer o seu interior. As potências dissipadas nessa resistência são:

• 1.200 W para torrar pão; e

• 3.600 W para assar frango.

Sabe-se que um aumento na potência dissipada gera um aumento na corrente que passa pela resistência.

Portanto, o percentual aproximado do aumento da corrente elétrica para assar o frango, em relação à corrente usada para torrar pão, é de
