Um banco de capacitores será instalado de maneira que os seus condutores de alimentação serão instalados em eletrodutos aparentes. Sabendo-se que este banco de capacitores terá capacidade de 50kVAr, 440V, 60Hz, a seção dos condutores de alimentação do banco deverá suportar uma corrente mínima, em A, igual a

Quantas vezes é maior o valor da reatância do rotor de um motor de gaiola no instante da partida (com o rotor parado), quando o motor funciona com 4% de escorregamento?

Com relação a tensão induzida (Lei de Faraday), analise as afirmativas abaixo.

I - Quanto menor o número de espiras na bobina, maior a tensão induzida.

II - Quanto mais linhas de força interceptam o condutor, mais alto o valor da tensão induzida.

III - Quanto mais rápido o fluxo intercepta o condutor, mais alta a tensão induzida.

Assinale a opção correta.

Uma máquina elétrica de 2 pólos tem uma onda de densidade de fluxo retangular de 0,5T de altura, comprimento axial "i" de 0,4m, rotor com raio "r" de 0,2m, rotor com uma única bobina de 20 espiras com passo pleno.

O torque, quando a corrente na bobina é de 10A, e a f.e.m. induzida, assumindo que este torque resulta numa velocidade de 900rpm, são, respectivamente de:

Qual a tensão, em V, nos terminais de uma bateria de 24 V que possui uma resistência interna de 0,04\( \Omega \) quando ela está fornecendo uma corrente de 60A?

Qual é o capacitor, em \( \mu \)F, que estando ligado em série com um resistor de 470 \( \Omega \), limita a corrente em 0,1 A, quando aplicada uma tensão de 220V/60Hz?

Calcule a leitura, em V, de um voltímetro CA conectado sobre um resistor de 100 que tem um pico de dissipação de potência de 20W.

A respeito dos dispositivos de seccionamento e controle de motores, é correto afirmar que

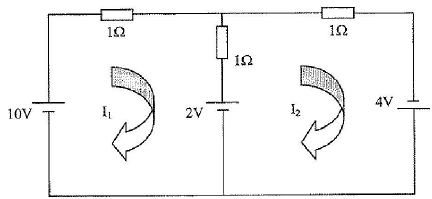

Os valores das correntes I₁, e I₂, em ampéres, no circuito apresentado acima, são, respectivamente de

A bobina do primário de um transformador de potência tem uma indutância de 30mH com resistência desprezível. Calcule a sua profissão reatância indutiva, em ohms, a uma frequência de 60Hz.
