Entre os parâmetros mínimos necessários para se especificar corretamente um TP para medição de energia, encontram-se

Considerando a instalação de um motor assíncrono num ponto do circuito em que a tensão está abaixo do valor nominal previsto, quais são as alterações que ocorrem?

A potência média total, em kW, absorvida em um circuito trifásico, a três fios, 440V, que alimentam uma carga em delta equilibrada, com impedâncias de 22\( \Omega \) e fator de potência de 0,87 é de

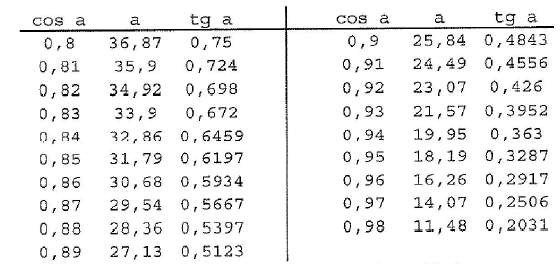

Determine a quantidade necessária de células capacitivas para se corrigir o fator de potência de uma instalação industrial de 0,82 para 0,96, utilizando células de 50kVAr, sabendo que esta instalação tem um consumo de 2,066kW no período de demanda máxima. Os valores dos cossenos e tangentes dos ângulos envolvidos nos cálculos estão apresentados na tabela acima.

Foram realizados dois testes com um transformador de distribuição de um navio. O transformador é de 20 kVA e possui relação de transformação de 440V/120V. Os valores obtidos pelas leituras dos instrumentos durante do testes são: Teste de circuito aberto, instrumentos no lado de baixa tensão:

- watiimetro = 600 W

- amperímetro = 10 A

- voltímetro = 120 V

Teste de curto-circuito, instrumentos no lado de alta tensão:

- wattímetro = 1.000 W

- amperímetro = 45,5 A

- voltímetro = 100 V

Assinale a opção que indica, em \( \Omega \), o valor da reatância de magnetização referida ao lado de baixa, e a resistência e reatância equivalentes referidas ao lado de alta, respectivamente.

Qual é o valor da capacitância total C_T do circuito apresentado acima, em \( \mu \)F?

Uma das prescrições básicas sobre proteções contra sobrecorrentes e/ou curtos-circuitos é que

Qual é a capacitância, em pF, de um capacitor de placas paralelas se a dimensão de cada placa retangular é de 1x1 cm, a distância entre as placas é de 0,1 mm e o dielétrico é co ar? Considere a constante dielétrica do ar igual à do vácuo, É \( \epsilon_o \) pF/m.

Qual é a potência total, em (W), fornecida pela fonte de 120V no circuito acima?

Qual é a carga armazenada em um capacitor de 10\( \mu \)F com tensão de 100V sobre seus terminais?
