Um transformador ideal, com 2400 espiras no primário e 600 espiras no secundário, retira 10 ampéres de uma linha de 220 volts com um fator de potência de 100 %. Qual a tensão em volts, a corrente em ampéres e a potência em watts no secundário, respectivamente?

A principal aplicação do transistor de unijunção consiste num circuito de:

Qual deve ser a frequência, em MHz, do oscilador local de um receptor de FM para que seja sintonizada uma emissora que transmite em 102,9 MHz?

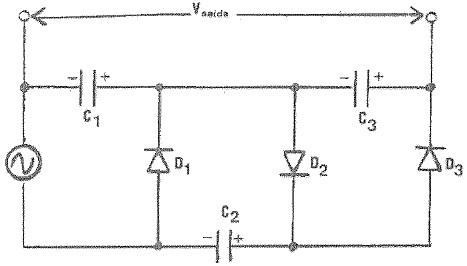

Observe a figura abaixo.

O circuito mostrado representa um

Qual a carga em Coulombs acumulada quando uma corrente de 6 Ampéres carrega um isolante durante 3 segundos?

Os sinais A e B acima são aplicados às entradas da porta OU EXCLUSIVO da figura abaixo.

Qual a forma de onda na saída S?

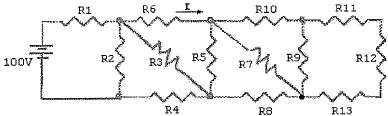

Qual é o valor a corrente I, em ampéres, e o da resistência equivalente, em ohms, respectivamente, no circuito acima?

Dados:

R1 e R8 = 5 ohms

R2 = 10 ohms

R3 e R7 = 6 ohms

R4 = 7 ohms

R5 = 8 ohms

R6 e R11 = 2 ohms

R9 e R10 = 4 ohms

R12 e R13 = 1 ohm

Examine a tabela abaixo e responda a pergunta.

Onde:

I_IL = (Low-Level Input Current): valor de corrente (máxima), no terminal de entrada (no sentido do bloco para o terminal), quando é aplicado o nível 0.

I_OL = (Low-Level Output Current): valor de corrente (máxima), que a saída pode receber quando em nível 0.

I_IH = (High-Level Input Current): valor de corrente de entrada (máxima), quando é aplicado nível 1.

I_CH = (High-Level Output Current): valor de corrente de saída (máxima), quando em nível 1.

Qual o valor do FAN-OUT para o circuito integrado TTL 7400?

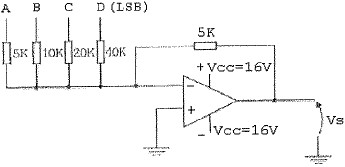

Qual a tensão de saída Vs, em volts, do conversor digital-analógico representado acima, para a entrada digital ABCD (0110) base2?

Dados:

Nível 1 = 8 volts

Nível 0 = 0 volts

Os resistores estão em ohms (\( \Omega \))

Observe a figura abaixo.

A tensão, em volts, entre o coletor e o emissor, no circuito representado, vale aproximadamente

Dados:

\( V_{BE} = 0,7V \)

\( R_B = 470k\Omega \)

\( R_C = 3,6k\Omega \)

\( \beta_{CC} = 100 \)
