Assinale a opção que corresponde à figura de um pino elástico.

Observe a figura abaixo.

Qual a leitura, em milímetros, do micrômetro, em corte representado, cuja bainha, graduada, também em milímetros, pode efetuar medições de até 25mm, tendo a graduação circular do tambor equivalente a um centésimo de milímetro (0,01mm) e dividida em 50 partes iguais, numeradas de 5 em 5?

Observe a figura abaixo.

Onde:

P₁ = projeção horizontal do plano.

P₂ = projeção vertical do plano.

LT = linha de terra.

P₁ é perpendicular a LT.

A projeção ortogonal mostrada representa, no 1º diedro, um plano

Analise as afirmativas abaixo relativas ao formato de papel para desenho técnico.

I - O básico tem como referência um retângulo de área igual a 1m².

II - Cada um se obtém pela bipartição do anterior, segundo uma linha paralela ao maior lado do retângulo bipartido.

III - Os lados de qualquer um guardam entre si a mesma razão que existe entre um quadrado e sua diagonal.

IV - Do básico, designado como A1, deriva-se à série "A" (pela bipartição ou pela duplicação sucessiva).

Assinale a opção correta.

Observe a figura abaixo.

Analise as vistas ortográficas apresentadas e assinale a opção correta que corresponde ao tipo de material usado.

A representação da projeção ortográfica de uma figura plana perpendicular a um plano de projeção, é denominada

Quando o cursor de um paquímetro tem espessura muito grossa, pode ocorrer erro de leitura por

Assinale a opção que corresponde à figura de uma arruela elástica.

Observe a figura abaixo.

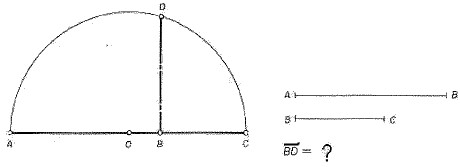

O segmento de reta \( \overline{BD} \) representa

Assinale a opção que representa a figura de uma superfície apenas desbastada.
