O DIODO é um dispositivo com comportamento

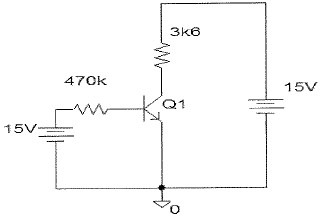

Observe o diagrama esquemático elétrico abaixo.

Considerando o circuito, onde o transistor Q1 opera de forma ideal, Vbe = 0 volt, e possui Beta igual a 100, assinale a opção que indica a melhor aproximação para o valor de tensão entre o coletor e q emissor do transistor.

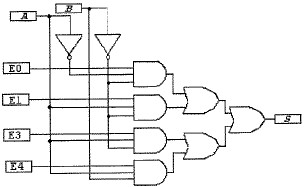

Examine o diagrama esquemático elétrico abaixo.

Considerando que o circuito digital representado no diagrama esquemático da figura opera de forma ideal, é correto afirmar que o circuito pode ser usado como

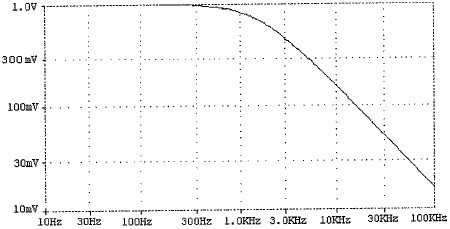

Analise o gráfico abaixo.

Considerando que o gráfico representa a resposta de frequência de um filtro de 1º ordem, e que os eixos do gráfico estão em escala logarítmica, assinale opção que indica a faixa de frequência em que se situa a frequência de corte

Qual a quantidade de algarismos significativos de 110,3010?

Examine o diagrama esquemático elétrico.

Considerando o filtro ativo, representado no diagrama, onde todos os componentes se comportam de forma ideal, é correto afirmar que o "terra virtual" do circuito é o nó

Para o cálculo da queda de tensão em um resistor de 18,11 \( \Omega \) é registrada uma corrente de 2,85 A. Calcule a queda de tensão no resistor e assinale a resposta correta com o número adequado de algarismos significativos.

Examine o diagrama esquemático elétrico abaixo.

Assinale a opção que apresenta o valor da indutância equivalente do circuito, supondo não haver acoplamento mútuo.

Determine a corrente necessária para carregar o dielétrico de um capacitor, para que ele acumule uma carga de 30 Coulombs após 4 segundos, e assinale a opção correta

Analise o diagrama esquemático elétrico abaixo.

Assinale a opção que apresenta em WATTS (W) a potência dissipada no resistor R3.
