Assinale a opção que apresenta o elemento químico que, inserido na liga de aço, aumenta sua resistência à corrosão e acelera seu crescimento de grão.

Observe a figura abaixo.

Qual tipo de defeito da solda e possível motivo para sua ocorrência podem ser observados na figura acima?

Convertendo-se a medida 19,8mm para polegada fracionária, encontra-se

O corte total é aquele que

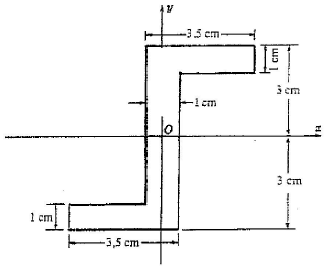

Observe a figura abaixo.

Um dos pontos básicos e fundamentais na utilização de regras das sociedades classificadoras é o cálculo dos momentos de inércia a fim de se obterem os módulos dos perfis e, assim, aplicar as regras e verificar se esses perfis atendem aos requisitos. Considerando que um perfil de alumínio estrutural tem as dimensões nominais indicadas na figura acima, quais são os valores de I_x e I_y, respectivamente, em relação aos eixos que passam pelo ponto "0"?

Dentre as propriedades apresentadas abaixo, assinale aquela que NÃO corresponde às características dos metais.

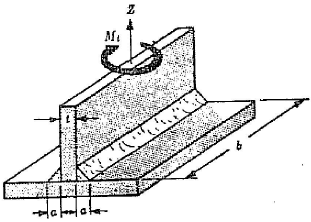

Observe a figura abaixo.

Sendo b=20" e a=3/8" na figura apresentada e sabendo que a tensão admissível de cisalhamento para a solda é 11300 1b/pol² (-79MPa), qual é o momento torsor admissível para a solda?

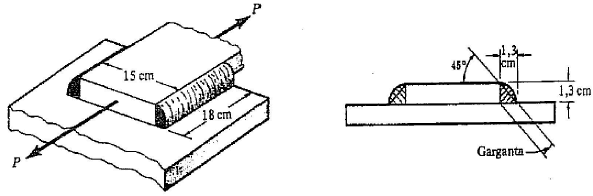

Observe as figuras abaixo.

Um tipo comum de solda utilizado para unir duas chapas é a solda em filete. Essa solda sofre cisalhamento, assim como tração ou compressão, e, frequentemente, também flexão. Com base nas duas chapas apresentadas nas figuras acima, assinale a opção que apresenta a força de tração admissível P que pode ser aplicada usando uma tensão admissível de trabalho de 80 MPa para carga de cisalhamento, conforme indicado pelo Código de Solda por Fusão da Sociedade Americana de Soldagem, considerando apenas tensões de cisalhamento na solda e a carga sendo aplicada no ponto médio entre as duas soldas.

Observe a figura baixo.

Considerando figura apresentada, em que se aplica a uma barra, presa por um pino de 1" de diâmetro, a força de 150kN, qual a tensão de cisalhamento no pino e as tensões de tração na chapa e de compressão no furo, respectivamente?

Observe a figura abaixo.

Considerando a simbologia acima, utilizada para a identificação do estado de superfície em desenhos técnicos, pode-se afirmar que na posição ocupada pela letra "e", indica-se
