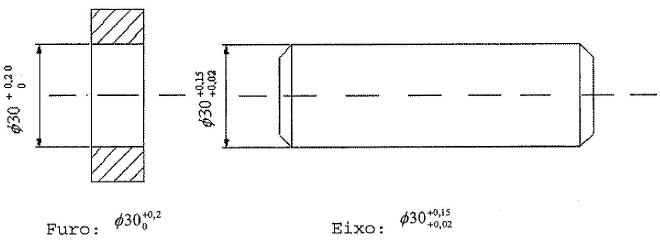

Observe o desenho abaixo.

O desenho representa duas peças que devem ser acopladas. Qual o tipo de ajuste a ser realizado entre elas?

Assinale V (verdadeiro) ou F (falso) nas sentenças abaixo, em relação aos Ensaios de Dureza e, a seguir, marque a opção correta.

( ) O Ensaio de Dureza pode ser aplicado para avaliar a influência de elementos de liga adicionados ao material ensaiado.

( ) Quanto maior for o valor da dureza de um aço, menor será a sua resistência à tração.

( ) Brinell, Rockeil, Charpy e Vickers são alguns dos tipos de Ensaios de Dureza.

( ) As condições de fabricação e tratamento de ligas metálicas podem ser avaliadas pelo Ensaio de Dureza.

Que nome se dá ao componente em que o afastamento superior do eixo é menor ou igual ao afastamento inferior do furo?

Analise os dados a seguir.

Com base nos dados do sistema de ajuste livre normal F7/h6 furo base apresentado, para um diâmetro de 60 mm, obtenha as folgas máximas e mínimas, respectivamente, e assinale a opção correta.

Qual o suplemento do ângulo de 100º?

Qual o tratamento térmico indicado para remoção de tensões internas devido aos tratamentos mecânicos a frio e a quente?

Em relação às ligações metálicas, é correto afirmar que

Preencha corretamente as lacunas da sentença abaixo e, a seguir, assinale a opção correta.

O momento fletor é considerado negativo quando as forças cortantes atuantes na peça as suas fibras

Quando se utiliza um paquímetro pode-se cometer erros de medição com influências objetivas e subjetivas. Qual dos erros de medição abaixo é classificado como "subjetivo"?

Com relação às especificações dos cordões de soldas por fusão (a arco ou a gás) em desenho mecânico, é correto afirmar que
