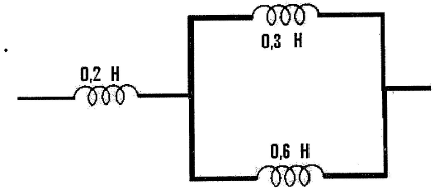

Três indutâncias puras estão ligadas, como mostra a figura abaixo.

Qual a indutância equivalente do conjunto?

Como é representado o nº binário 10011,1011 no sistema decimal?

Observe o circuito a seguir.

O circuito acima corresponde a um

Analise o circuito abaixo.

Qual a potência fornecida pela fonte no circuito acima?

Analise as afirmativas abaixo.

I - O silício é o material semicondutor mais empregado em dispositivos semicondutores.
II - Em geral, os diodos nunca operam na região de ruptura. A única exceção é o diodo Zener, um diodo de aplicação especial.
III- Um semicondutor intrínseco é um semicondutor puro.
IV - A dopagem aumenta a condutividade de um semicondutor.
V - Um semicondutor dopado é chamado de extrínseco.

Assinale a opção correta.

Correlacione o instrumento à sua respectiva função e assinale, a seguir, a opção que apresenta a sequência correta.

INSTRUMENTO

I - Multímetro

II - Amperímetro

III - Ohmímetro

FUNÇÃO

( ) Medir corrente elétrica.

( ) Medir potência real.

( ) Medir tensão, resistência e corrente elétrica.

( ) Medir valores de resistência.

Correlacione os itens aos seus respectivos conceitos e assinale, a seguir, a opção que apresenta a sequência correta,

ITENS

I - Antena

II - Transdutor

III - Diagrama de Irradiação

CONCEITOS

( ) Dispositivo que transforma uma energia em um efeito correspondente a um sistema.

( ) Dispositivo capaz de irradiar ou interceptar ondas eletromagnéticas.

( ) circuito eletrônico que simplesmente sendo alimentado por uma fonte de tensão contínua consegue manter em sua saída uma tensão senoidal.

( ) Representação em coordenadas polares da intensidade de campo irradiada ou recebida por uma antena em todas as direções do espaço

Qual das opções abaixo representa o bloco equivalente para a porta lógica NAND?

Correlacione as características das antenas às suas respectivas definições e assinale, a seguir, a opção que apresenta a sequência correta.

CARACTERÍSTICAS

I - Eficiência

II - Diretividade

III - Ganho

DEFINIÇÕES

( ) É a relação entre a potência irradiada numa direção e a impedância.

( ) É a relação entre o campo irradiado pela antena em uma determinada direção e o campo que seria irradiado por uma antena isotrópica que recebesse a mesma potência.

( ) É o resultado do produto de eficiência pela diretividade.

( ) É a relação entre potência realmente irradiada por uma antena e a potência a ela entregue pelo transmissor.

O número 0110, no código BCD8421, é representado, no código Excesso 3, pelo número
