Observe a figura abaixo.

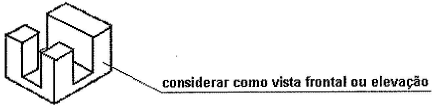

Assinale a opção que representa a vista frontal da peça da figura acima, considerando-se que a pega encontra-se representada no 1º diedro.

Observe a figura abaixo.

Assinale, dentre as opções apresentadas, O tipo de corte efetuado na peça da figura acima. VIA END

Observe a figura abaixo.

Qual o tipo de corte executado na peça acima?

Observe a figura abaixo.

Assinale a opção que contém o tipo de porca representado na figura acima.

Observe a figura abaixo.

Qual o tipo de tolerância geométrica indicada na figura?

Observe as figuras abaixo.

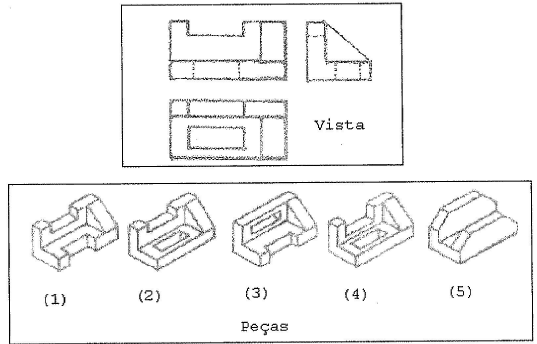

Assinale a opção que indica a peça que possui as vistas mostradas na figura superior.

Observe a figura abaixo.

Assinale a opção que contém o tipo de arruela representado na figura acima.

Observe a figura abaixo.

Assinale, dentre as opções, a vista de perfil da peça em perspectiva acima, considerando-se que ela está localizada no 1º diedro.

Uma peça de tubo mede 63mm de comprimento na escala 1:20. Qual o comprimento, em mm, que esta peça teria na escala 5:1º

Observe a figura abaixo.

Assinale a opção que descreve o tipo de união utilizada na figura acima.
