Assinale qual dos arcos de circunferência abaixo possui um perímetro de 90 unidades de medida.

As figuras abaixo representam a direção das estrias na superfície de uma peça.

Para indicar a direção destas estrias foi elaborada uma figura, conforme apresentado a seguir.

O símbolo que indica a direção destas estrias deverá estar posicionado numa das regiões em que estão os retângulos pequenos, ou seja, à esquerda ou à direita. Marque a opção que apresenta o símbolo e a posição corretos para indicação da direção das estrias, respectivamente.

Analise as afirmativas abaixo quanto à representação convencional de partes roscadas em desenhos técnicos.

I - Para roscas encobertas, a crista e a raiz da rosca são representadas por linhas tracejadas.

II - Para roscas visíveis, a crista do filete é representada por uma linha contínua larga e a raiz por uma linha continua estreita.

III - Na vista de topo de uma rosca visível, a raiz deve ser representada por uma circunferência parcial de linha contínua estreita.

IV - Para partes roscadas mostradas em corte, as hachuras devem ser estendidas até a linha da raiz da rosca.

Assinale a opção correta.

A Norma NBR 8402 estabelece as condições exigíveis para a escrita usada em desenhos técnicos. Assinale a opção que está em DESACORDO com a referida Norma.

Observe a figura a seguir.

Na figura acima, o diâmetro indicativo da rosca do parafuso é a dimensão:

Das escalas numéricas abaixo, assinale a que representa a relação "um centímetro igual a cinco metros".

Cada uma das letras da figura a seguir representa uma indicação e compõe o símbolo do estado de superfície de uma peça.

Que letras presentam, respectivamente, as indicações de "método de fabricação, tratamento ou revestimento", "valor da rugosidade" e "sobremetal para usinagem"?

Assinale a opção INCORRETA em relação às hachuras em desenhos geométricos.

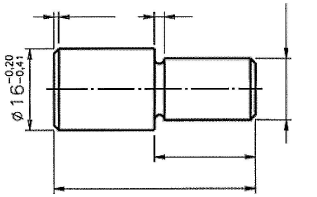

Analise a vista ortográfica cotada a seguir.

Com base nos. dados apresentados, qual o valor do afastamento superior?

Observe a figura a seguir.

A figura acima representa uma porca
