Uma portadora e e_o (t) = 100.cos2n.10⁸ t é modulada em FM por uma cossenoide de 1 KHz e 40 Vpp, em um circuito de K_f, = 10.!$ \pi !$ rd/(V.s). Qual o índice de modulação (!$ \beta !$)?

A modulação por amplitude em quadratura modifica duas características da portadora. Que características são essas?

Analise as definições abaixo.

I - Seu cálculo envolve a potência radiada pela antena.

II - Leva em consideração a eficiência da antena.

III - Representação da distribuição relativa da potência radiada.

As definições acima referem-se, respectivamente,

Na conversão de sinal analógico em digital, a modulação por código de pulso (PCM) compreende quatro estágios, que são:

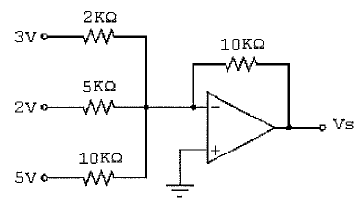

Observe o circuito a seguir, no qual o Amplificador Operacional é ideal.

No circuito acima, o valor de Vs é igual a

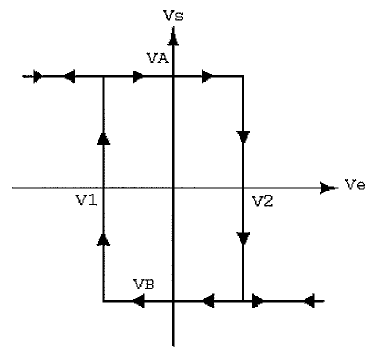

Observe o gráfico a seguir, que mostra o comportamento da tensão de saída (Vs) em função da tensão de entrada (Ve) de um circuito oscilador biestável.

Com base no gráfico acima, analise as afirmativas a seguir.

I - A tensão de saída assume os valores VA ou VB dependendo do valor da tensão de entrada.

II - Sempre que o valor da tensão de entrada diminuir gradualmente a tensão de saída passa a valer VA.

III- Sempre que a tensão de entrada atinge o valor Vl, a tensão de saída aumenta e passa a valer VA.

IV - Sempre que a tensão de entrada for maior que V2, a tensão de saída valerá VB.

Assinale a opção correta.

Quais são as principais funções de uma central telefônica digital ?

A restrição imposta pela onda eletromagnética é que o campo elétrico e o campo magnético sejam

A potência total irradiada por uma antena isotrópica ideal é igual a 50W. Qual é, aproximadamente, a densidade de potência medida a uma distância de 2m?

A conversão de um sinal analógico em um compreende três operações básicas: amostragem, codificação. A respeito dessas etapas, afirmativas abaixo. sinal digital quantização e analise as

I - A operação de codificação corresponde ao processo de compressão digital.

II - Após a amostragem, o sinal passa a ser discreto no tempo.

III - Um sinal amostrado já é considerado um sinal digital.

IV - Na operação de quantização, os valores amostrados são associados a valores pertencentes a um conjunto finito.

Assinale a opção correta.
