Observe a figura a seguir.

Assinale a opção que corresponde à leitura correta do paquímetro acima com escala em polegada fracionária e Vernier de 1/128".

Observe o desenho de corte da peça a seguir.

Qual o tipo de corte realizado na peça acima?

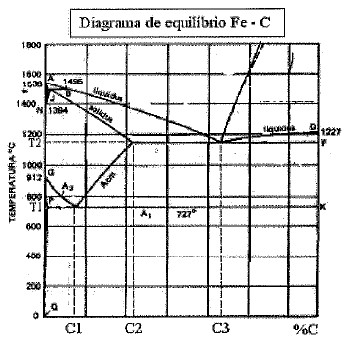

Examine o diagrama de equilíbrio Fe-C a seguir.

Em relação ao diagrama acima, é acorreto afirmar que:

O método de dureza BRINELL é um método de dureza por:

Na execução de estampagem ou embutimento de chapas são importantes as provas de dureza, profundidade de repuxo, limites de elasticidade, escoamento, ruptura e porcentagem de alongamento. Com base nessas informações, considere as seguintes afirmativas:

I A estampagem é uma operação de usinagem.

II - O alongamento é a propriedade que tem o material de adquirir uma deformação permanente.

III- Embutimento é uma operação de conformação mecânica.

Assinale a opção correta.

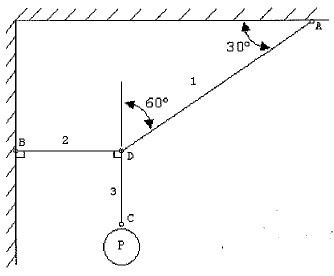

o sistema de força mostrado na figura a seguir está em equilíbrio.

A carga P aplicada no ponto C acima é de 50 N. Quais as forças normais atuantes nos cabos 1, 2 e 3, respectivamente?

Dados: cos 60° = 0,5 e cos 30° = 0,86

Um eixo-árvore de aço possui um diâmetro d= 50 mm e gira com uma velocidade angular m = 40!$ π !$ rad/s, movida por uma força tangencial F_T = 10 kN. Qual o valor do torque (M_T) atuante e da potência (P) transmitida para o movimento desse eixo-árvore?

Dado: !$ π !$=3,14

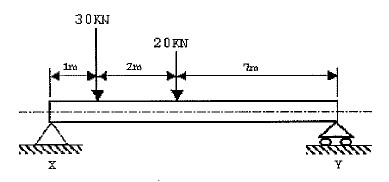

Observe a figura a seguir.

As reações nos apoios X e Y da viga biapoiada acima valem, respectivamente:

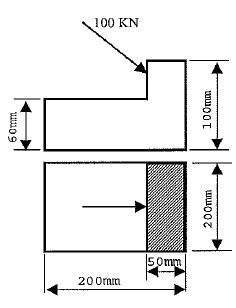

Analise as vistas laterais e de topo da figura a seguir.

A carga 100 kN indicada na figura acima, possui um componente horizontal de 50 kN e vertical de 86 kN. Qual a tensão de cisalhamento na área hachurada?

Na associação de bombas em série, a descarga de cada bomba é conectada à sucção da bomba seguinte, de modo que
