Observe o desenho a seguir.

Em relação à figura acima, é correto afirmar que a anotação de dimensionamento foi feita utilizando-se qual comando?

Segundo a NBR 6492/1994, que trata da Representação de Projetos de Arquitetura, assinale a opção que apresenta a correta representação para cotas de nível em corte.

Em relação às linhas de marcação de coordenadas, de acordo com a NBR 6492/1994, é correto afirmar que

Analise a figura a seguir.

A ilustração acima representa uma:

No desenho de projeto de um telhado, as inclinações podem ser medidas em graus, porcentagem ou ponto. Para uma cobertura em telhas do tipo canal com duas águas, com um vão de 40m, a altura mínima da cumeeira será igual a

Analise a figura a seguir.

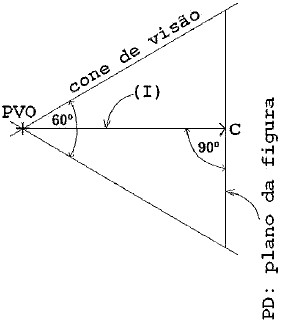

Observando-se a vista em planta do esquema de perspectiva exata ilustrado acima, é correto afirmar que (I) indica:

Qual a finalidade da colocação de figuras humanas em um desenho de arquitetura?

Analise a figura a seguir.

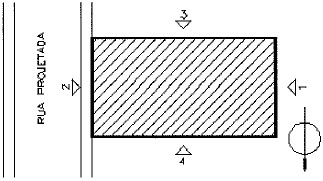

As fachadas desenhadas em um projeto arquitetônico usualmente são denominadas como principal, secundária e laterais. Entretanto, sabe-se que muitas vezes a fachada considerada principal não está voltada para a testada do lote. Sendo assim, outra designação também é utilizada, segundo a orientação pelos pontos cardeais. De acordo com a figura acima, as fachadas 1, 2, 3 e 4 correspondem, respectivamente, às fachadas

Como se denomina o dispositivo destinado a receber efluentes da instalação de esgoto sanitário, que contém uma camada de fecho hídrico destinada a vedar a passagem dos gases contidos nos esgotos?

Quando se deseja criar um bloco para uma biblioteca de Autocad, que possa ser utilizado em outros desenhos, qual comando deverá ser utilizado?
