Observe o circuito a seguir.

Qual será a tensão Vce do transistor do circuito acima, Considerando \( \beta=100 \)?

Analise o mapa Veitch-Karnaugh a seguir.

Marque a opção que apresenta a expressão simplificada representada no mapa acima.

Observe o diagrama de blocos de um transmissor SSB por filtragem.

"Justamente pela necessidade do uso de filtros especiais para a eliminação da faixa lateral indesejada, torna-se imperativo o emprego deste estágio. Acontece que os filtros de faixa lateral são fabricados em algumas poucas frequências, e a necessidade da obtenção de inúmeros canais de RF obriga a se dispor de um estágio deste para obtê-los". (Nascimento, 1992)

O texto acima se refere a que estágio do transmissor SSB por filtragem?

Analise o circuito a seguir.

Assinale a opção que apresenta a função do circuito acima em relação à saída V_s.

Em relação aos sensores de proximidade ópticos, é INCORRETO afirmar que:

Embora existam tamanhos e complexidades diferentes, todos os sistemas de controle podem ser divididos em três partes com funções bem definidas. Assinale a opção abaixo em que essas três partes são apresentadas.

Os sensores de proximidade, que podem ser digitais ou analógicos, verificam a presença de objetos quando há aproximação da face do sensor. Assinale a opção que NÃO apresenta um tipo de sensor de proximidade.

Analise o circuito a seguir.

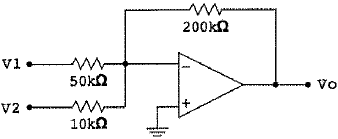

Qual é a tensão de saída Vo para o circuito acima, sabendo que V1=50mV e V2=10mV?

Analise as afirmativas abaixo em relação às chaves e contatos.

I - As chaves fim de curso são dispositivos auxiliares de comando e de acionamento que atuam em um circuito com função bastante diversificada, como comando de contatores e comando de circuitos de sinalização para indicar a posição de um determinado elemento móvel.

II - No contato normalmente fechado (NF) sua posição original é fechada, ou seja, permanece fechado até que seja aplicada uma força externa. Também é frequentemente denominado, na maioria das aplicações industriais, contato NC (do inglês normally closed).

III - Contatos de alta capacidade de corrente de comutação são chamados de contatos de carga, de força ou principais. São destinados à aplicação em ramais de motores ou de carga, em que existem altas intensidades de corrente elétrica.

Assinale a opção correta.

Um transformador tem seu enrolamento primário ligado a uma fonte de 110 Vac. No enrolamento secundário, mede-se uma tensão de 11Vac. Sabendo-se que o número de espiras do enrolamento primário é 200, assinale a opção que apresenta o número de espiras que devem ser acrescentadas ao enrolamento secundário para que a tensão medida no mesmo passe a ser 33 Vac.
